概述
QFX5100 系列是接入和架顶式 10/25/40/100GbE 2 层和 3 层交换机,设计具有一系列适用于应用程序交付和虚拟化数据中心的强大功能。这些交换机通过允许统一不中断服务的软件升级 (ISSU) 提供高可用性数据中心运营。随着云趋势不断突破网络性能的界限,QFX5100 交换机针对高性能、高密度和多云规模进行了优化。
QFX5100 交换机为多种矩阵架构提供通用构建块,包括混合 1/10/40/100GbE 集群交换、集群交换结构和 Fusion 架构。这些交换机还支持开放式架构,如脊叶式部署、3 层结构以及 OpenClos IP 交换矩阵。为了满足当今的业务需求,软件和硬件都必须作为统一网络的一部分协同工作。QFX5100 交换机为 Contrail 网络提供底层数据中心基础架构的叶式或接入层基础,Contrail 网络是使用成熟的标准和协议(如 BGP EVPN 和 VXLAN)实现 QFX 交换机的设置和生命周期管理自动化的软件平台。此方法使 Contrail 网络可跨多云中的物理和虚拟环境提供端到端策略和控制。

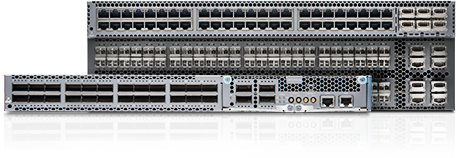

QFX5100系列
QFX5110系列
QFX5120系列
尺寸(宽 x 高 x 深) |
QFX5100-48S/-24Q/-24Q-AA:17.4 x 1.72 x 20.5 英寸(44.1 x 4.4 x 52.0 厘米);1 U QFX5100-48T:17.4 x 1.72 x 21.5 英寸(44.1 x 4.4 x 54.6 厘米);1 U QFX5100-96S:17.4 x 3.46 x 22.4 英寸(44.1 x 8.8 x 57.0 厘米);2 U |
电源选项 | 100 到 240 VAC(单相,50/60 Hz)或 -36 到 -72 VDC |
系统吞吐量 |
QFX5100-48S:1.44 Tbps QFX5100-48T:1.44 Tbps QFX5100-24Q:2.56 Tbps QFX5100-24Q-AA:2.56 Tbps QFX5100-96S:2.56 Tbps |
外形 | 固定配置平台 |
数据速率(交换容量) |
QFX5100-48S:1.08 Bpps QFX5100-48T:1.08 Bpps QFX5100-24Q:1.44 Bpps QFX5100-24Q-AA:1.44 Bpps QFX5100-96S:1.44 Bpps |
端口密度 |
QFX5100-48S:48 1GbE/10GbE;6 40GbE QFX5100-48T:48 三速 (10GbE/1GbE/100 Mbps);6 40GbE QFX5100-24Q:24 40GbE;2 个扩展插槽,用于 4 x 40 QFX5100-24Q-AA:24 40GbE;2 个扩展插槽,用于 4 x 40,或者 1 个双宽插槽,用于基于 FPGA 的模块 QFX5100-96S:96 1GbE/10GbE;8 40GbE |
最高 10GbE 密度 |
QFX5100-48S:72 个端口(48 个 10GbE SFP/SFP+ 端口 + 24 个 10GbE 端口,使用 QSFP+ 到 SFP+ DAC 或 QSFP+ 到 SFP+ 光纤分路器电缆和光缆) QFX5100-96S:104 个端口(96 个 10 GbE SFP/SFP+ 端口 + 8 个 10GbE 端口,使用 2 条 QSFP+ 到 SFP+ DAC 或 QSFP+ 到 SFP+ 光纤分路器电缆和光缆) |
最高 25GbE/50GbE 密度 | 不适用 |
最高 40GbE 密度 |
QFX5100-48S:6 个端口 QFX5100-48T:6 端口 QFX5100-24Q:32 个端口(带热插拔扩展模块) QFX5100-24Q-AA:32 个端口(带热插拔扩展模块) QFX5100-96S:8 个端口 |
最高 100GbE 密度 | 不适用 |
弹性配置 |
双热插拔交流或直流电源,实现 1+1 冗余 5 个热插拔风扇托架 |
功耗 |
QFX5100-48S:150W QFX5100-48T:335W QFX5100-24Q:161W QFX5100-24Q-AA:175W(QFX-PFA-4Q:120W) QFX5100-96S:263W |
覆盖服务 |
Contrail 第 3 层网关 VMware NSX 第 2 层网关 |
信息流监控 |
基于端口 LAG 端口 基于 VLAN 基于 ACL 镜像到本地和远程目的地 (Layer 2 over VLAN) |
QoS 队列/端口 | 12 个(8 个单播;4 个组播) |
MAC 地址 | 288,000 |
巨型帧 | 9,216 字节 |
IPv4 主机 | 144,000 |
IPv4 单播路由器 | 208,000 |
IPv4 组播路由器 | 104,000 |
IPv6 主机 | 72,000 |
IPv6 单播路由器 | 104,000 |
IPv6 组播路由器 | 52,000 |
VLAN 数量 | 4096 |
ARP 条目 | 48,000 |
