产品特点
创新的硬件架构
CR16000采用了创新的交叉间隔矩阵架构,减少了数据信号在高速传输通道中的串扰和衰减,实现了接口板、交换网板和背板的无阻塞数据转发机制。CR16000利用路由交换物理分离的设计架构,通过独立的九块交换网板能够大幅提升设备的路由转发性能,同时后续可以通过升级交换网板实现性能的持续提升。CR16000的交换网板通过高速传输通道和各接口板相连,在数据的跨板转发过程中,利用智能调度模式和路径负载分担,实现了交换系统严格意义上的无阻塞,保证了高密万兆板卡的线速转发。
运营级网络操作系统
CR16000运行了H3C新一代模块化网络操作系统,支持模块级重启、倒换,以及以模块为单位进行软件升级的能力。CR16000通过内置的监控器能够全面监视各软件模块的运行状态,一旦发现某一软件模块故障,系统会根据预先设置的策略自动重启或中止故障模块,同时CR16000还支持软件模块可以运行于主用主控板和备用主控板上,当主用主控板上的软件模块出现故障时,可以选择备用主控板上的软件模块来接管服务,进一步提高了系统可用性。
强大的路由特性
CR16000能够支持海量的路由计算和发布,满足其作为互联网核心节点所具备的路由计算和发布能力。CR16000支持IPV4和IPV6双协议栈,支持OSPF、IS-IS、BGP、RIPng、OSPFv3、IS-ISv6、BGP4+等路由协议,支持BGP QPPB、BGP路由过滤查询;支持多种IPv4向IPv6过渡技术,包括:IPv6手工隧道、6to4隧道、ISATAP隧道、GRE隧道、IPv4兼容自动配置隧道等隧道技术。
CR16000支持丰富的L3 /L2 MPLS VPN,支持三种跨域MPLS VPN方式(Option1/Option2/Option3);支持组播VPN。CR16000支持基于板内、板间、交换网的三级组播功能,强大的组播功能减少了承载语音、视频等业务时对骨干带宽的占用,从而保证了组播业务的流畅运行。
多业务承载平台
CR16000 可以做为高性能的MSE设备集传统SR设备和BRAS功能于一体,既可承接Mobile、Business、IPTV等电信业务,也可以接入Internet用户,完成用户的认证和管理,业务可扩展性强,设备利用率高,保护用户投资。
电信级高可靠性
CR16000支持软件模块级的在线升级(ISSU),确保软件在升级时,业务不会中断;支持软件热补丁技术,实现设备软件完全平滑升级;支持GR/NSR技术,保证主控板在主备切换时,数据的不间断转发;设备在更换路由引擎或者进行软件版本升级时不需要重启设备、不影响业务。
支持BFD 、NQA等链路检测协议,确保广域链路发生故障时,上层的协议能够及时收敛,减少因链路故障导致的业务中断时间。CR16000支持集群技术,可以把多台设备虚拟为一台逻辑设备,实现性能叠加的同时大大提高了系统的可靠性。
CR16000在硬件上支持主控板、交换网板、电源、风扇等关键部件冗余配置,消除因关键部件故障而引起的单点故障;支持某一硬件部件发生故障时自动隔离技术,避免因为某一硬件故障引起的连环故障的发生。
全面的安全防护
CR16000具有强大的安全防护功能,支持独立的防火墙插卡,支持对DoS/DDoS攻击、ARP欺骗攻击、TCP报文标志位不合法攻击、超大ICMP报文攻击、地址/端口扫描、ICMP重定向或不可达攻击、Tracert攻击、带路由记录选项IP报文攻击、Java/ActiveX Blocking和SQL注入攻击等威胁的防范;支持静态和动态黑名单、MAC绑定、安全区域控制、系统统计等安全功能。
高效节能的绿色设计
CR16000秉承H3C公司的高效节能的绿色设计理念,在设备端口密度、功能大大增强的情况下,将能耗/功能(性能)比提升到了一个新的高度。CR16000节能绿色设计主要表现如下:
芯片级-CR16000使用的核心芯片采用先进的工艺设计,处理能力增强的同时,能耗更少,相对于传统芯片,能耗性能比提升30%。
板件级-CR16000支持内部背板端口的自动检测,当某槽位未配置接口板时,系统可以自动关闭和该接口板相连的所有交换网板背板高速端口,大大节省了功耗。
电源级-CR16000采用了高效率一次电源模块,典型转换效率达到91.5%以上,单板电源采用IBA架构,选用高效率二次电源模块,典型转换效率达96%以上。高效率的电源模块减少了单板功耗,降低无用功率消耗,同时也减少了单板的散热成本。
系统级-CR16000风扇采用高效PWM调速风扇,支持无级调速。系统可以自动收集单板温度,根据设备实际情况计算风扇调速曲线,并将调速命令下发到风扇框。系统支持风扇状态监控(转速监控、故障告警等)可以根据环境温度、单板配置自动分组调速,降低设备功耗和运行噪声。
产品规格
属性

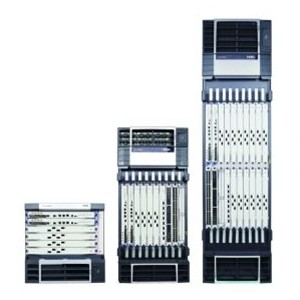

CR16004
CR16008
CR16018
结构
一体化机箱,可安装于19英寸机架内
主控板槽位数
2
2
2
交换网板槽位数
4
9
9
业务板槽位数
4
8
18
外形尺寸(W×D×H)(单位:mm)
442mm×708mm×442mm (10U)
442mm×740mm×975mm(22U)
442mm×740mm×1686mm(38U)
重量(满配置)
100 kg
170 kg
320kg
交换容量
3.84T
20.94T
47.11T
整机包转发率
1440Mpps
4800Mpps
10800Mpps
IPv4
支持静态路由、RIPV1/V2、OSPF、IS-IS、BGP-4等
支持等价路由ECMP、非等价路由UCMP
支持策略路由
支持路由策略
支持GRE隧道功能
支持ARP 256K/System, 256K/Slot
IPv6
支持IPv4和IPv6双协议栈
支持IPv6静态路由、RIPng、OSPFv3、IS-ISv6、BGP4+
支持VRRPv3
支持Neighbor Discovery Protocol、Path MTU Discovery
支持Ping v6、Telnet v6、FTPv6、TFTPv6、DNSv6、ICMPv6
支持IPv4向IPv6的过渡技术,包括:IPv6手工隧道、6to4隧道、ISATAP隧道、GRE隧道、IPv4兼容自动配置隧道
支持等价路由ECMP、非等价路由UCMP
支持策略路由
支持路由策略
组播
支持PIM-DM、PIM-SM、PIM-SSM、MSDP、MBGP 、Any-RP等路由协议
支持IGMP V1/V2/V3、IGMP Snooping v1/2/3
支持PIM6-DM、PIM6-SM、PIM6-SSM
支持MLD(Multicast Listener Discovery) V1/V2、MLD Snooping v1
支持组播策略和组播QoS
支持交换网和业务板两级组播复制功能,达到最优的组播性能
MPLS VPN
支持P/PE功能,符合RFC4364/RFC2547bis协议
支持三种跨域MPLS VPN方式(Option1/Option2/Option3)
支持分层PE(HoPE)
支持多角色主机
支持分布式martini/kompella方式VLL,实现点到点的二层MPLS VPN功能
支持分布式martini/kompella方式VPLS/H-VPLS,实现点到多点的二层MPLS VPN功能
支持MPLS TE/FRR,FRR切换时间小于50ms
支持分布式组播VPN
支持ACL识别流量功能,将流量导入到不同的VPN
支持MPLS VPN网络故障定位功能,支持MPLS PING/TRACEROUTE
AAA
支持标准RADIUS/ TACACS+协议配合完成远程用户认证、授权、计费等管理功能
支持不认证、本地认证以及远端认证三种认证方式以及这三种方式的组合
支持在用户上线过程中对用户进行授权,也支持用户在线情况下对用户进行动态授权。其中,在用户上线过程中, 支持直接授权、本地授权、TACACS+ 授权、If-authenticated 授权、RADIUS 认证成功后授权等授权方案
支持不计费、远端计费、本地计费保护、实时计费、计费抄送等功能,支持计费失败策略配置
支持主备服务器,当主server down 时切换到备server 进行认证或计费
L2TP
支持NAS-Intiated
支持Client-Initiated
支持LAC-Auto-Initiated
IPoE
支持IPoE 接入
支持IPoEoVLAN 接入
支持IPoEoQ 接入
支持IPoEoA 接入
PPPoE
支持PPPoE
支持PPPoEoVLAN
支持PPPoEoQ
支持PPPoEoA
PPP
支持LCP/PAP/CHAP等协商功能
支持MP
ACL
支持标准和扩展ACL
支持Ingress/Egress ACL
支持基于第二层、第三层和第四层的ACL
支持VLAN VACL
QoS
支持Diff-Serv QoS和Inte-Serv QoS
支持层次化QoS(H-QoS),支持FIFO/PQ/CQ/WFQ/CBWFQ等队列调度机制
支持精细化的流量监管
支持流量整形Shapping
支持WRED拥塞避免
支持优先级标记Mark/Remark
支持802.1p、TOS、DSCP、EXP优先级映射
支持VOQ
支持组播的QoS功能
支持200ms硬件缓存
以太网功能
支持802.1Q
支持 802.1Q VLAN Trunk功能
支持QinQ终结
支持灵活QinQ功能
支持802.3d(STP)/802.3w(RSTP)/802.3s(MSTP)
支持IEEE 802.3ad(端口聚合)、静态端口聚合和跨板端口聚合
支持端口镜像和流镜像功能
支持静态VLAN
支持动态划分VLAN功能
支持MAC 256K/System, 256K/Slot
支持1588v2和同步以太网
RPR
支持跨板RPR
支持2.5G/10G RPR,符合IEEE 802.17
支持Wrapping和Steering两种保护方式,硬件自愈时间小于50ms
支持动态选环机制和静态选环机制,提高带宽利用率
支持节点拓扑自动发现机制
支持加权公平算法,智能分配带宽
支持A0/A1/B0/B1/C五类业务等级,A0类业务可以全环预留带宽,实现精细化的QoS
接口类型
支持10/100/1000BASE-TX、100BASE-X、1000BASE-X、10GBASE-R/W、OC-48c RPR、OC-192c RPR、OC-3c POS、OC-12c POS、OC-48c POS、OC-192c POS、OC-3 CPOS 通道化E1/T1、OC-3 CPOS 通道化E3/T3、OC-3 CPOS 通道化E1/T1/E3/T3、OC-12 CPOS 通道化E3/T3、OC-48 CPOS 通道化OC-3、OC-3c ATM、OC-12c ATM等接口类型
网络流量分析
支持V5/V8/V9输出格式
支持采样功能和流统计功能
支持多日志主机功能
支持硬件的网络流量xFlow应用分析技术
支持IPv4/IPv6/MPLS的流量采集分析
防火墙
支持防DOS/DDOS攻击
支持防SYN Flood、UDP Flood、ICMP Flood、HTTP Get Flood、Land、Smurf、Fraggle、WinNuke、Ping of Death、Tear Drop、TCP 标志位异常、地址扫描、端口扫描、Java/ActiveX Blocking和SQL注入等攻击
支持ASPF
支持NAT
支持ALG
支持虚拟防火墙
支持安全区域
支持黑名单
支持L2TP
支持IPSec
可靠性
关键部件主控板、交换网板、电源、风扇均支持1+1冗余备份
背板采用无源设计,避免单点故障
各组件均支持热插拔功能
支持各种配置数据在主备主控板上实时热备份
支持ISSU
支持IRF2
支持NSR/GR
支持MP、ETH端口聚合,支持链路跨板聚合
支持跨板的RPR硬件环网保护机制,业务自愈时间小于50ms
支持BFD for静态路由/BGP/IS-IS/OSPF/RSVP/VPLS PW/VRRP/LDP/PIM等,实现各协议的快速故障检测机制,故障检测时间小于30ms
支持IP FRR、TE FRR,业务切换时间小于50ms
网络可用度为99.999%
安全性
支持对DoS/DDoS攻击、ARP欺骗攻击、TCP报文标志位不合法攻击、超大ICMP报文攻击、地址/端口扫描、ICMP重定向或不可达攻击、Tracert攻击、带路由记录选项IP报文攻击、Java/ActiveX Blocking和SQL注入攻击等威胁的防范
支持静态和动态黑名单、MAC绑定、安全区域控制、系统统计等安全功能
支持用户分级管理和口令保护
支持SSHv2,为用户登录提供安全加密通道
支持标准和扩展ACL,可以对报文进行过滤,防止网络攻击
支持防止ARP、802.1x、未知组播报文、广播报文、未知单播报文、本机网段路由扫描报文、TTL=1报文、协议报文等攻击功能
支持MAC地址限制、IP+MAC绑定功能
支持URPF技术,防止基于源地址欺骗的网络攻击行为
支持OSPF、RIPv2 及BGPv4 报文的明文及MD5密文认证
支持安全网管SNMPv3、SSHv2
支持广播报文抑制
支持主备数据备份机制
系统管理
支持Console/AUX Modem/Telnet/SSH2.0 命令行配置
支持FTP、TFTP、Xmodem、SFTP文件上下载管理
支持SNMP v1/V2/V3
支持RMON v1,支持1、2、3、9组
支持NTP时钟
支持NQA(Network Quality Analyzer)
支持故障后报警和自恢复
支持数据日志
支持ICMP
支持Syslog
支持Traceroute
支持多线程TELNET访问设备
环境温度
运行环境温度:0℃~40℃
存储环境温度:-40℃~70℃
环境湿度
运行环境湿度:10%~90%(非凝结)
存储环境湿度:5%~95%(非凝结)
安规
UL 60950-1:2003
CSA C22.2 No 60950-1:2003
IEC 60950-1:2001
EN 60950-1:2001
AS/NZS 3260
EMC
FCC Part 15 (CFR 47) Class A
ICES-003 Class A
VCCI Class A
CISPR22 Class A
EN55022 Class A
AS/NZS CISPR22 Class A
ETSI EN 300 386 V1.3.3
CISPR24
EN55024
IEC/EN 61000-3-2
IEC/EN 61000-3-3
IEC/EN 61000-4-2
IEC/EN 61000-4-3
IEC/EN 61000-4-4
IEC/EN 61000-4-5
IEC/EN 61000-4-6
IEC/EN 61000-4-8
IEC/EN 61000-4-11
组网应用
CR16000作为核心路由器主要应用在运营商IP骨干路由器、大型行业IP骨干网核心路由器、IDC骨干网核心路由器以及数据中心出口路由器,下面以几个典型的行业应用为例,实际应用不限于具体行业。
运营商IP骨干网
运营商IP骨干网上承载着大客户、NGN、3G等重要业务,要求网络设备不仅具备强大的转发能力,还需要提供极高的可靠性,来保证所承载业务不中断运行。为保证系统可靠性,每个节点配置多台核心路由器,通过虚拟化技术虚拟成一台逻辑设备,所有核心节点之间都需要通过多条N*10G POS链路交叉互联,实现设备和链路级冗余,同时在骨干网上开启MPLS TE、IP FRR、VPN FRR等高可靠性技术,从而实现电信级可靠性。
国家级广域骨干网
国家级广域网承载着行业用户众多生产业务,由于广域带宽所限,需要网络设备支持强大Qos保证所承载多种生产业务能够流畅运行。国家核心路由设备选用CR16018,为了保证网络的可靠性,省级骨干节点分为上下联分开的设计架构,CR16008作为省级骨干节点,SR8808做为地市接入节点。省级和地市节点同时作为城域网汇聚接入、专线汇聚、窄带接入。
本方案适用于政府、税务、公安、金融、电力等大型行业骨干网络的新建、扩容和改造,全网支持MPLS VPN。
运营商IP城域网
CR16000做为MSE设备集传统SR设备和BRAS功能于一体,既可承接Mobile、Business、IPTV等电信业务,也可以接入Internet用户,完成用户的认证和管理,业务可扩展性强,设备利用率高,保护用户投资。
IDC骨干网
目前随着各行业数据大集中的整合,数据中心的建设成为各行业IT建设的重点。由于数据中心存放着用户最核心的资源,目前数据中心普遍采用“两地三中心”或“多数据中心”建设模式,把因灾难而造成的数据损伤降到最低。由于数据中心不但要对各业务系统提供数据仓库作用,而且数据中心之间需要进行大量的虚拟机动态迁移和数据同步,这对数据中心出口路由器和IDC骨干网路由器提出极高的要求。CR16000作为新一代100G平台核心路由器,不仅具有强大转发性能,还支持丰富的数据中心业务承载特性如IRF2、跨数据中心的二层互联等,能够保证所承载的数据中心业务稳定、流畅运行。
本方案适用于运营商、政府、税务、公安、金融、电力、能源、教育等大型行业数据中心互联,全网支持MPLS TE。
选配信息
类型 |
描述 |
主机 |
H3C CR16008 核心路由器主机(DC) |
H3C CR16008 核心路由器主机(AC) |
|
H3C CR16018 核心路由器主机(DC) |
|
H3C CR16018 核心路由器主机(AC) |
|
H3C CR16004 核心路由器主机(AC) |
|
H3C CR16004 核心路由器主机(DC) |
|
电源及附件 |
交流电源模块-2000W |
交流电源进线模块-6端口16A插座标准型 |
|
单相交流电源线-6根-3m-(IEC320-C19) |
|
直流电源模块-1800W |
|
单根电缆-直流电源线-3m-(2*JG2(14-6))-(6UL10455蓝+6UL10455黑) |
|
单根电缆-直流电源线-10m-(2*JG2(14-6))-(6UL10455蓝+6UL10455黑) |
|
主控板 |
H3C CR16000 管理及路由处理板-带OAM模块&时钟模块 |
交换网板 |
H3C CR16018交换网板 |
H3C CR16008/CR16004交换网板 |
|
主机软件 |
H3C CR16000系列主机软件 |
业务处理板 |
H3C CR16000-双路业务处理板(增强型) |
以太网接口板 |
48端口千兆以太网光接口业务板-(SFP,LC) |
8端口万兆以太网光接口业务板-(XFP,LC) |
|
48端口千兆以太网电接口业务板-(RJ45) |
|
4端口万兆以太网光接口业务板-(XFP,LC) |
|
40端口万兆以太网光接口业务板-(SFP+,LC) |
|
20端口万兆以太网光接口业务板-(SFP+,LC) |
|
4端口40G以太网光接口业务板(RC)-(CFP,LC) |
|
4端口100G以太网光接口业务板(RC)-(CFP,LC) |
|
POS接口板 |
4端口10G POS光接口板(增强型)-(XFP,LC) |
以太网子卡 |
10端口千兆以太网光接口卡-(SFP,LC) |
20端口千兆以太网光接口卡-(SFP,LC) |
|
20端口千兆以太网电接口卡-(RJ45) |
|
1端口万兆以太网光接口卡-(XFP,LC) |
|
RPR子卡 |
2端口OC-48c/STM-16c RPR光接口卡-(SFP,LC) |
1端口OC-192c/STM-64c RPR光接口卡-(XFP,LC) |
|
POS子卡 |
1端口OC-192c/STM-64c POS光接口卡-(XFP,LC) |
8端口OC-3c/OC-12c POS/GE光接口卡-(SFP,LC) |
|
4端口OC-48c/STM-16c POS光接口卡-(SFP,LC) |
|
2端口OC-48c/STM-16c POS光口(SFP,LC)+4端口千兆以太网光接口卡(SFP,LC) |
|
CPOS子卡 |
1端口OC-3/STM-1通道化至E1/T1 CPOS光口(SFP,LC)+8端口千兆以太网光接口卡(SFP,LC) |
2端口OC-3/STM-1通道化至E1/T1 CPOS光口(SFP,LC)+8端口千兆以太网光接口卡(SFP,LC) |
|
1端口OC-48/STM-16通道化至OC-3/STM-1 CPOS光接口卡(SFP,LC) |
|
1端口OC-12/STM-4通道化至E3/T3 CPOS光口+4端口千兆以太网光接口卡(SFP,LC) |
|
4端口OC-3/STM-1通道化至E3/T3 CPOS光口+4端口千兆以太网光接口卡(SFP,LC) |
|
ATM 子卡 |
4端口155M ATM光接口卡-(SFP,LC) |
1端口622M ATM光接口卡-(SFP,LC) |
|
多功能业务模块 |
H3C CR16000,防火墙业务处理板 |
H3C CR16000,网络分析业务处理板 |
|
H3C CR16000,负载均衡业务处理模块 |
