产品特点
业界首款多核高端路由器

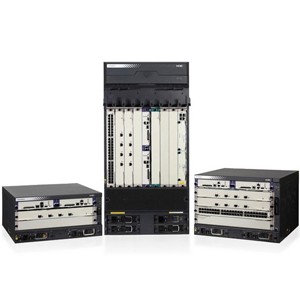

SR6600是业界首款基于多核多线程技术架构的高端路由器,具备高性能、易编程、灵活的L4-L7层业务应用等特点。多核多线程处理器的应用,使网络设备的性能和灵活性得到极大提高,其良好的可编程性和易用性,使SR6600对未来的新业务具备快速响应能力和良好的适应能力,满足用户在路由器上实现多业务扩展的需求。SR6600路由器在系统架构设计上把链路层业务和安全业务利用硬件进行加速处理,从而使多核处理器核心资源更专注于关键的L4-7深度业务处理。在用户管理上,SR6600支持外置CF卡和USB接口,在满足用户日益增长的存储容量需求的同时方便了用户采用不同的接口进行设备管理。
产品规格
|
SR6602 |
SR6604 |
SR6608 |
SR6616 |
|
结构 |
标准19英寸机箱,集中式架构 |
标准19英寸机箱,全分布式架构 |
|||
主控板槽位数 |
无 |
2 (1+1冗余备份) |
2 (1+1冗余备份) |
2 (1+1冗余备份) |
|
业务引擎槽位数 |
无 |
2 |
4 |
8 |
|
业务子卡槽位数量 |
HIM |
2 |
4 |
8 |
16 |
MIM |
2 |
8 |
16 |
32 |
|
固定业务接口 |
4 GE光电复合 |
2 GE光电复合(每块FIP-210)/4 GE光电复合(每块MCP-X1) |
|||
2 GE光电复合(每块FIP-110)/4 GE光电复合+2 10GE(每块MCP-X2) |
|||||
Console口 |
1 |
||||
带外管理网口 |
无 |
1 |
|||
AUX口 |
1 |
||||
USB接口 |
2 |
||||
CF卡 |
2(内置1个,外置1个可选配) |
||||
交换容量 |
48Gbps |
240G/640G/960G |
|||
整机包转发率 |
7.5Mpps |
120Mpps |
240Mpps |
480Mpps |
|
IPSec加密性能 |
>3Gbps |
> 6Gbps |
> 12Gbps |
>24Gbps |
|
二层协议 |
ARP:动态和静态ARP、代理ARP、免费ARP 以太网、子接口VLAN PPPoE Server PPP、软件MP、硬件MP FR、MFR、FRF12分片、FR交换 HDLC ATM:IPoA、PPPoA Server、IPoEoA、PPPoEoA Server QinQ终结 VLAN:VLAN//Super VLAN Voice VLAN /VLAN Mapping等 端口隔离 DLDP/LLDP Layer2 protocol tunnel(BPDU tunnel) GARP/GVRP STP/RSTP/MSTP IEEE802.3ad LACP二层聚合 广播风暴抑制 端口镜像 |
||||
IP服务 |
TCP、UDP、IP Option、IP unnumber 策略路由 三层以太网接口捆绑 POS接口捆绑 |
||||
IP路由 |
静态路由 动态路由协议:RIPv1/v2、OSPFv2、BGP、IS-IS 路由迭代 路由策略 ECMP(等价多路径) UCMP(非平衡链路负载均衡) BGP GTSM ISIS MTR(多拓扑路由) |
||||
IPv4组播 |
IGMPv1/v2/v3 IGMP Snooping PIM-DM、PIM-SM、PIM-SSM MSDP MBGP 组播静态路由 组播主机跟踪功能 |
||||
IP应用 |
DHCP Server/Relay/Client DNS Client NTP Server/Client Telnet Server/Client TFTP Client FTP Server/Client UDP Helper |
||||
IPv6 |
基本功能:IPv6 ND、IPv6 PMTU、双栈转发、IPv6 ACL、DHCPv6 Server/Proxy IPv6隧道技术:IPv6手动隧道、IPv6-over-IPv4 、GRE隧道、IPv4兼容IPv6自动隧道、6to4隧道、ISATAP隧道、6PE 6VPE(IPv6 MPLS L3VPN) NATPT 静态路由 动态路由协议:RIPng,OSPFv3,IS-ISv6,BGP4+ IPv6组播协议:MLDv1/v2、PIM6-DM、PIM6-SM、PIM6-SSM |
||||
QoS |
流分类:基于端口、MAC地址、IP地址、IP优先级、DSCP优先级、TCP/UDP端口号、协议类型等 流量监管:CAR限速,粒度可配 基于目的地址或者源地址的限速(支持网段限速) GTS流量整形 优先级Mark/Remark 各种队列调度机制 :FIFO、PQ、CQ、WFQ、RTPQ、CBWFQ 拥塞避免算法:Tail-Drop、WRED LR速率限制 MPLS QoS IPv6 QoS 层次化QoS(H-QoS) QPPB(QoS Policy Propagation on BGP) |
||||
安全特性 |
ACL访问控制列表 ACL加速 基于时间的访问控制 包过滤防火墙 状态防火墙ASPF 本机TCP防攻击 控制平面限速 虚拟分片重组 URPF Web过滤 用户分级管理和口令保护 AAA认证、授权、计费 RADIUS TACACS Portal认证(支持与EAD联动,Portal逃生和双机热备) 802.1x认证(支持与EAD联动) MAC地址认证 PKI证书 SSH 1.5/2.0 RSA IPSec、IPSec多实例、IKE BGP/BGP4+支持GTSM Password Control 攻击检测及防范 |
||||
专用业务处理 |
NAT、NAT多实例、VPN NAT、NAT日志 连接数限制 GRE隧道(支持点到多点应用) L2TP隧道 NetStream支持 v5/v8/v9报文格式、支持IPv4/IPv6/MPLS报文统计 SFlow SSL VPN DVPN(Dynamic VPN) |
||||
MPLS |
L3VPN:跨域MPLS VPN(Option1/2/3)、嵌套MPLS VPN、分层PE(HoPE)、CE双归属、MCE、多角色主机等 L2VPN:VPLS、Martini、Kompella、CCC和SVC方式 VPLS/H-VPLS MPLS TE、RSVP TE 组播VPN |
||||
可靠性 |
VRRP /VRRP v3 虚拟路由冗余协议 VRRPE(VRRP增强) MPLS TE FRR(Fast ReRoute,快速重路由) IP FRR(Fast ReRoute,快速重路由):静态路由/策略路由/RIP/IS-IS/OSPF IGP路由快速收敛 BFD:Static Route/RIP/OSPF/ISIS/BGP/VRRP/TE FRR/IPv6 GR:OSFP/BGP/IS-IS/ LDP/RSVP RRPP(Rapid Ring Protection Protocol,快速环网保护协议) Smart Link 以太网OAM(Operations, Administration and Maintenance,操作、管理和维护) 软件热补丁 ISIS NSR LDP NSR |
||||
支持接口模块的热插拔 |
支持主备倒换,支持主控板、业务引擎及接口模块、电源、风扇框的热插拔 |
||||
管理与维护 |
通过命令行配置 通过Console口进行配置 通过以太网端口利用Telnet进行配置、远程维护 通过AUX口利用Modem拨号进行配置、远程维护 通过SNMP进行配置和管理(SNMP v1/v2c/v3) 通过Web浏览器进行配置和管理 支持RMON( 1,2,3,9组MIB) 支持系统日志 支持分级告警 Ping、Tracert NQA:支持网络质量分析,支持与VRRP、策略路由、静态路由联动 风扇状态检测、维护和告警 电源状态检测、维护和告警 CF卡状态检测、维护 环境温度变化检测、告警 |
||||
文件系统 |
支持FAT格式的文件系统 支持CF卡 支持USB外接存储设备 支持Dual Image |
||||
加载与升级 |
通过XModem协议实现加载升级 通过FTP、TFTP实现加载升级 |
||||
电源 |
主机自带单电源,可选配外置RPS冗余电源 |
双电源,”1+1”备份 |
双电源,”1+1”备份 |
四电源,可配置多种灵活的电源备份方案,并支持智能电源管理 |
|
交流输入额定范围:100~240V 50/60Hz |
交流输入额定范围:100~240V 50/60Hz 直流输入额定范围:-48~-60V |
||||
电源功率 |
150 W |
650 W或1200W 可选 |
650 W或1200W可选 |
650 W或1200W 可选 |
|
最大功耗 |
120W |
410W |
780W |
1730W |
|
外形尺寸(宽×深×高) |
442mm×460mm×44mm |
436mm×480mm×220mm |
436mm×476mm×308mm |
436mm×480mm×886mm |
|
满配置重量 |
7.5kg |
< 38kg |
<50kg |
<100kg |
|
工作环境温度 |
0℃~45℃ |
||||
工作环境湿度 |
10%~95%,无冷凝 |
||||
工作海拔高度 |
-60m~3Km |
||||
EMC |
FCC Part 15 (CFR 47) CLASS A ICES-003 CLASS A VCCI-3 CLASS A VCCI-4 CLASS A CISPR 22 CLASS A EN 55022 CLASS A AS/NZS CISPR22 CLASS A CISPR 24 EN 55024 EN 61000-3-2 EN 61000-3-3 EN 61000-6-1 ETSI EN 300 386 EN 301 489-1 EN 301 489-17 |
||||
安规 |
UL 60950-1 CAN/CSA C22.2 No 60950-1 IEC 60950-1 EN 60950-1/A11 AS/NZS 60950 EN 60825-1 EN 60825-2 FDA 21 CFR Subchapter J GB 4943 |
组网应用
在电子政务省级骨干网、金融行业二级网、电力调度/通信省级骨干网、财税省级骨干网等典型的组网应用中,SR6616可以作为核心层路由器使用155M POS或2.5G cPOS链路下联各个地市汇聚层路由器,地市汇聚路由器使用cPOS进行汇聚的应用非常普遍,SR6604/SR6608凭借其强大的cPOS汇聚能力在该类型的组网中非常适合作为地市汇聚路由器。大型汇聚路由器可选用SR6608,中小型汇聚点可选用SR6604。除提供强大cPOS汇聚能力之外,SR6604/SR6608还能提供硬件、软件等各个层面的运营商级可靠性特性,确保组网的高可靠性。
本组网是金融行业二级网中地市汇聚路由器采用MSTP链路组网的典型应用。SR6600路由器可以提供高密度的以太网接口,以SR6616为例单业务槽位最高可以提供48个千兆接口,整机最大可以提供384个千兆接口,非常适合金融行业的MSTP汇聚组网应用。
本组网中:
使用两台SR6616作为地市分行的下联路由器,与网点之间采用点到点(即每一个网点对应SR6616上一个独立的物理接口)连接,这样可以提高连接的可靠性,方便网络的运行维护。
两台SR6616与网点路由器之间运行OSPF路由协议,并通过OSPF做业务分流,生产业务以左侧的SR6616为主用链路,办公业务以右侧的SR6616为主用链路,两台SR6616之间互为备份。
为了解决MSTP链路故障无法感知的问题,在汇聚的SR6616与网点路由器之间部署BFD,并且和OSPF进行联动,这样一旦MSTP链路故障两端的路由器都能够迅速感知并触发OSPF协议收敛,实现业务快速切换。
本组网方案是SR6608/SR6604路由器作为企业网核心设备的典型组网应用。对内部SR6608/SR6604通过其高密度的千兆以太网连接企业内部的局域网及服务器,对外部通过其丰富的广域网接口(从DS0到155M的各种接口)连接不同层次的分支网络,同时还可以选择L2tp、GRE、IPSec等多种安全的接入方式确保分支网络接入的安全性。
本组网方案是SR6602作为校园网出口网关的典型组网应用。本组网中:
一台SR6602通过三个固定GE接口分别连接教育网出口和运营商出口,同时使用一个GE接口和一个10GE接口连接校园网核心交换机。校园网中一般宿舍区数据流量比较大,所以SR6602通过万兆接口连接宿舍区的核心交换机;连接教学区和办公网的核心交换机数据流量相对较小,SR6602采用GE接口与其相连。在SR6602上配置策略路由实现流量的负载分担以及链路备份功能,目的IP为运营商的流量走运营商链路,目的IP地址为Cernet教育网的流量走教育网的链路;在SR6602配置NAT连接数限制和针对源IP地址/网段的限速功能,解决多媒体在线点播、P2P下载、多线程FTP下载等大量占用session资源和挤占出口带宽的问题,有效保证内网用户正常的上网体验;SR6602启动NAT日志,与H3C的iMC UBAS网管组件配合,提供详尽的图形化报表,使用户对内网应用类型和流量分布一目了然;同时SR6602还支持完善的IPv6特性,在与教育网Cernet 2的连接时可以部署IPv4/IPv6双栈、过渡技术、NAT-PT、IPv6组播的等各种IPv6应用,轻松实现向IPv6网络的平滑过渡。
选配信息
型号
产品描述
主机
RT-SR6604-H3
H3C SR6604路由器主机箱
RT-SR6608-H3
H3C SR6608路由器主机箱
RT-SR6616-H3
H3C SR6616路由器主机箱
主控板
RT-MCP-X1
主控处理引擎MCP-X1(2G DDR3/4GE Combo/1AUX/1CON/1GE Mgt/1CF/1USB)
RT-MCP-X2
主控处理引擎MCP-X2(4G DDR3/4GE Combo/2 10GE SFP+/1AUX/1CON/1GE
Mgt/1CF/1USB)
RT-RPE-X1-H3
主控单元RPE-X1
(1G DDR/1AUX/1CON/1GE/1CF/2USB)
RT-RSE-X1-H3
主控单元RSE-X1
(2G DDR/1AUX/1CON/1GE/1CF/2USB)
RT-RSE-X1-E-H3
主控单元RSE-X1-E
(2G DDR/1AUX/1CON/1GE/1CF/2USB)
主机软件
LIS-SR6600-STANDARD-H3
H3C SR6600主机软件费用(标准版)
业务处理板
RT-FIP-10
灵活接口平台10(4 MIM 插槽)
RT-FIP-20
灵活接口平台20(2 HIM 插槽)
RT-FIP-110-H3
灵活接口平台110,4 MIM 插槽, 2个10/100/1000M
WAN 端口 (RJ45 and SFP Combo)
RT-FIP-210-H3
灵活接口平台210, 2 HIM 插槽(兼容MIM), 2个10/100/1000M
WAN 端口 (RJ45 and SFP Combo)
RT-FIP-240
灵活接口平台240,4 HIM(兼容MIM) 插槽, 2
*10/100/1000M WAN 端口 (RJ-45 and SFP Combo)
RT-FIP-600
灵活接口平台600,2 HIM 插槽, 2 10/100/1000M WAN 端口(RJ-45
and SFP Combo)
电源
LSQM1AC650
H3C PSR650A 交流电源模块,650W
LSQM1DC650
H3C PSR650A 直流电源模块,650W
AC-PSR1200-A
H3C PSR1200A 交流电源模块,1200W
DC-PSR1200-D
H3C PSR1200D 直流电源模块,1200W
附件
RT-BKEB-H3
SR6600机箱附件
RT-FANB-20U-H3
SR6616风扇框模块(20U)
RT-FANA-5U-H3
SR6608风扇框模块(5U)
RT-FANC-3U-H3
SR6604风扇框模块(3U)
以太网子卡
RT-HIM-1EXP-H3
1端口万兆以太网光接口卡(XFP)
RT-HIM-8GBE-WAN-H3
8端口千兆以太网电口接口模块
RT-HIM-8GBP-WAN-H3
8端口千兆以太网光接口模块(SFP)
RT-HIM-4GBE-WAN-H3
4端口千兆以太网电口接口模块
RT-HIM-4GBP-WAN-H3
4端口千兆以太网光接口模块(SFP)
RT-HIM-8FE-H3
8端口百兆以太网电接口模块
RT-MIM-2GBE-H3
2端口10/100/1000M Base-T电口(RJ45)模块
CPOS子卡
RT-HIM-2CPOS/STM1-H3
2端口OC-3/STM-1通道化E1/T1 POS接口模块(SFP)
RT-HIM-1CPOS/STM1-H3
1端口OC-3/STM-1通道化E1/T1 POS接口模块(SFP)
RT-HIM-CLS2P-H3
2端口OC-3/STM-1通道化E3/T3 POS接口模块(SFP)
RT-HIM-CLS1P-H3
1端口OC-3/STM-1通道化E3/T3 POS接口模块(SFP)
RT-HIM-CSP1L-V2
1端口OC-48/STM-16通道化CPOS光接口卡(SFP,LC)
POS子卡
RT-HIM-MSP4P-H3
4端口OC-3c/STM-1c或2端口OC-12c/STM-4c
POS接口模块(SFP)
RT-HIM-MSP2P-H3
2端口OC-3c/STM-1c或1端口OC-12c/STM-4c
POS接口模块(SFP)
RT-HIM-1POS/STM16-H3
1端口OC-48/STM-16 POS接口模块(SFP)
RPR子卡
RT-HIM-RS2P-H3
2端口OC-48c/STM-16c RPR接口模块(SFP)
同/异步子卡
RT-MIM-2SAE-H3
2路增强型同/异步接口模块
RT-MIM-4SAE-H3
4路增强型同/异步接口模块
RT-MIM-8SAE-H3
8路增强型同/异步接口模块
E1/E1-F子卡
RT-MIM-8E1(75)-H3
8端口E1/CE1/PRI 接口模块(75ohm)
RT-MIM-8E1-F(75)-H3
8端口非通道化E1接口模块(75ohm)
E3/T3子卡
RT-MIM-1CE3-V2-H3
1端口E3/CE3/FE3 MIM接口模块
ATM子卡
RT-HIM-AL2P-H3
2端口OC-3c/STM-1c ATM接口模块(SFP)
RT-HIM-AL1P-H3
1端口OC-3c/STM-1c ATM接口模块(SFP)
高密度以太网接口模块
RT-SAP-48GBP
48端口千兆以太网光接口模块(SFP)
RT-SAP-48GBE-H3
48端口千兆电口以太网接口模块
RT-SAP-24GBP-H3
24端口千兆以太网光接口模块(SFP)
多功能业务模块
RT-SPE-FWM-200-H3
H3C SR6600 防火墙 200 业务处理引擎
RT-SPE-SSL-200-H3
H3C SR6600 SSL VPN 200 业务处理引擎
RT-SPE-IPS-200-H3
H3C SR6600 千兆入侵防御系统模块
RT-SPE-ACG-200-H3
H3C SR6600 应用控制网关业务板模块
