产品特点
先进的技术支撑
* 采用H3C成熟的Comware网络操作系统,提供更智能的业务调度管理机制,支持业务模块化的松耦合,并能实现进程和补丁的动态加载
* 卓越的高性能多核CPU处理器,极大提升多业务并发处理能力
* 支持OAA开放式应用架构,支持VMWARE、广域网优化(WAN)、Lync协同办公、客户第三方的业务等开放式应用
* 双主控系统架构,实现主控板毫秒级切换和进程级的备份
* 集成路由交换矩阵技术,路由和交换平面分离,实现万兆级传输速率
* 多种业务协处理引擎,包括数据加密引擎和语音DSP处理引擎等
强大的安全功能
* 业务安全
* 报文过滤功能,支持状态过滤、MAC地址过滤、IP和端口号过滤、时间段过滤等
* 支持业务流量实时分析等
* 网络安全
* 多样化的VPN技术,包括IPsec、L2TP、GRE、MPLS VPN,以及多种VPN技术的叠加使用
* 支持路由器协议的安全防护,支持OSPF/RIP/IS-IS/BGP动态路由协议认证、支持OSPFv3/RIPng/IS-ISv6/BGP 的IPSec加密、 支持丰富的路由策略控制功能
* 终端接入安全
* 一体化的终端接入绑定认证,包括EAD安全检查认证、802.1x认证、终端MAC地址认证、 基于WEB的Portal认证、终端接入静态绑定、MAC自动学习绑定
* ARP攻击防范,支持源MAC地址固定、ARP报文攻击防范、地址冲突检测和保护、ARP端口限速、ARP Detection、ARP源MAC地址一致性检查、ARP源抑制、ARP主动确认机制等
* 设备管理安全
* 支持基于角色权限管理,能够基于角色进行资源分配、用户与角色的对应、权限二维分配方式
* 支持控制平面流量限制,支持基于协议类型、不同队列、已知协议报文、指定协议报文等进行流量控制和过滤
* 远程安全管理,支持SNMPv3、支持SSH、HTTPS远程管理等
* 管理行为控制审计,支持AAA服务器集中验证、执行命令行授权、操作记录实时上报等
精细化业务控制
* 通过精细化识别和精细化控制,实现对应用层业务的限速、带宽保障、过滤等功能,并通过精细化统计指导网络优化
* 业务智能选路通过非对称链路负载分担、流量智能负载分担和多拓扑动态路由等技术,实现不同场景下充分利用网络链路,支持基于带宽比例的负载分担、基于用户和用户组的负载分担和基于业务和应用的负载分担
* 控制引擎和交换网板硬件相互独立,实现控制平面和转发平面的物理分离,控制引擎1+1冗余;交换网板N+1冗余;最大限度的提高系统的故障隔离能力和可靠性
* 支持基于多种方式下网络带宽的弹性共享,包括基于业务的弹性共享、基于用户和用户组的弹性共享、基于链路的弹性带宽共享和基于用户的带宽限制
智能化网络管理
* 完善的网络管理方式,支持命令行、SNMP等方式
* 支持零配置部署,可实现零配置方式下的批量设备开局,通过无线短信实现设备的零开局,并且在误配置时可自动实现设备配置的回退
* Comware内置的EAA功能,对系统软硬件部件的内部事件、状态进行监控,出现问题时收集现场信息并尝试自动修复,并能将现场信息发送到指定的Email邮箱
* 支持U盘系统自动启动、U盘配置自动导入和USB Console接口
高可靠性
* 支持冗余主控,故障切换时间为毫秒级
* 支持冗余电源,支持接口模块热插拔,支持双CF卡备份
* 独立硬件处理模块监控系统,可编程器件支持在线升级和自动加载,增强产品的可靠性
* 链路毫秒级快速故障侦测技术(BFD),可实现同静态路由、RIP/OSPF/BGP/ISIS动态路由、VRRP和接口备份的联动
* 网络业务质量智能检测技术(NQA),可实现同静态路由、VRRP和接口备份的联动
* 支持多设备的冗余备份和负载分担(VRRP/VRRPE)
* 支持快速重路由、GR/NSR等可靠性技术
绿色环保
* 完全满足RoHS标准
* 先进的风道隔离设计,电源与系统风道隔离设计,独特的双L形风道设计,电源风道与系统风道两个L型风道提高了空间利用率
* 风扇级冗余备份设计,多级风扇调速方案,系统会根据产品内部温度确定系统需要的风扇转速,最大可能的降低了风扇噪音与能耗
* 智能节电管理,灵活定义HMIM/主控板/转发板节电策略,最大限度地降低设备能耗

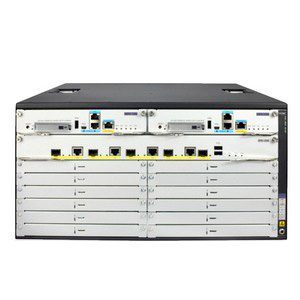

MSR5600系列路由器规格
属性
MSR56-60
MSR56-80
转发性能
7.5Mpps~40Mpps
7.5Mpps~40Mpps
USB2.0
2,支持3G
Modem扩展
2,支持3G
Modem扩展
CON
1
1
AUX
1
1
CON(Mini-USB
Type AB)
1
1
HMIM插槽
6
8
DHMIM
1
2
VPM
2
2
最大功耗
300W
600W
冗余电源
内置(AC/DC/PoE),N+1备份
内置(AC/DC/PoE),N+1备份
电源
AC:
100V
a.c.~240V a.c.;50Hz/60Hz
AC:
100V
a.c.~240V a.c.;50Hz/60Hz
机架高度(U高)
4个机架高度(4RU)
5个机架高度(5RU)
外形尺寸(W×D×H,mm)
440×480×175.1
440×480×219.5
环境温度
0~45℃
环境相对湿度
5~95%(不结露)
EMC
FCC
Part 15 (CFR 47) CLASS A
ICES-003
CLASS A
VCCI-3
CLASS A
VCCI-4
CLASS A
CISPR
22 CLASS A
EN
55022 CLASS A
AS/NZS
CISPR22 CLASS A
CISPR
24
EN
55024
EN
61000-3-2
EN
61000-3-3
EN
61000-6-1
ETSI EN
300 386
EN 301
489-1
EN 301
489-17
安全
UL
60950-1
CAN/CSA
C22.2 No 60950-1
IEC
60950-1
EN
60950-1/A11
AS/NZS
60950
EN
60825-1
EN
60825-2
FDA 21
CFR Subchapter J
GB 4943
组网应用
MSR 5600路由器作为大中企事业单位或园区的综合接入网关设备时,在企业内部提供数据连网功能,对外为企业内部用户提供访问互联网的应用,同时也可以通过设备提供的内部服务器功能为企业对外提供WEB或FTP等服务。
中小企事业单位或园区出口网关的应用示意图
MSR 5600路由器通过下连的交换机连接企业内部的PC机或其它IP设备
MSR 5600设备可通过双链路进行主备切换或进行负载分担,可提高网络的可靠性
MSR 2600/3600系列路由器可作为政府分支单位的接入网关,如社保、街道、工商、税务、公安等部门,MSR 5600路由器作为上级总部的汇聚设备。政府行业对于网络接入和数据传输的安全性要求较高,MSR设备可通过VPN和数据加密技术提供全面的安全保障方案。
政府行业分支机构组网的应用示意图
分支单位的MSR 2600/3600设备可以通过无线3G模块实现对主通信链路的备份,以提高网络的可靠性
总部通过H3C公司的BiMS对分支单位的MSR 2600/3600设备实现远程集中管理,并可以对设备进行零配置部署
分支单位的MSR 2600/3600设备通过与中心的iMC服务器配合实现端点准入防御功能(EAD),确保安全和符合要求的PC才能接入到网络
对于金融行业来说,MSR 2600/3600路由器是适合作为金融网点的理想接入设备,MSR 5600或SR路由器可作为地市或省级的汇聚设备。MSR系列路由器具有超强的并发业务处理能力,可保证金融网点业务的流畅处理,另外,MSR路由器具有综合的硬件和软件的可靠性技术支撑,确保金融网点业务的不间断。
金融网点的应用示意图
金融网点用MSR 2600/3600路由器可通过下挂交换机来接入金融业务终端,也可以通过交换接口直接连接终端设备。大部分金融网点采用双设备来做接入以提高网络的可靠性
地市或省级采用MSR 5600设备来做汇聚路由器,为提高汇网络的可靠性,汇聚层一般采用双设备
新型金融网点会对不同客户群提供差异化的服务,MSR路由器丰富的QoS技术可满足这种对带宽进行差异化的应用需求
电力调度网一般采用主备两张网来实现厂站设备的接入,厂站采用MSR 3600设备进行分支点的接入,汇聚到由MSR 5600设备组成的接入网,向上再汇聚到由SR 66/88等组成的骨干网设备。
电力行业组网的应用示意图
l MSR 3600路由器用于厂站设备的接入,并汇聚到接入网的MSR 5600路由器
l 电力调度网采用主备调度网络,大部分厂站的设备同时连接到这两张网络,以提高网络的可靠性
l 电力调度网可以采用MPLS VPN技术来实现网络的隔离和安全,对于网络层次较多及设备较多的应用组网,还可以采用分层的MPLS VPN技术来提高网络运行的效率和网络扩展的灵活性
选配信息
型号
描述
H3C MSR 56-60
H3C MSR 56-60路由器机框
H3C MSR 56-80
H3C MSR 56-80路由器机框
MPU-100
H3C MSR 5600系列路由器MPU-100主控模块
SPU-100
H3C MSR 5600系列路由器SPU-100 业务处理模块
SPU-200
H3C MSR 5600系列路由器SPU-200 业务处理模块
SPU-300
H3C MSR 5600系列路由器SPU-300 业务处理模块
LIS-MSR56-DATA
H3C MSR 56数据版软件授权函
LIS-MSR56-SECURITY
H3C MSR 56安全版软件授权函
LIS-MSR56-VOICE
H3C MSR 56语音版软件授权函
300W交流系统电源模块
功能模块-H3C S5800-LSWM5AC300-300W交流系统电源模块
RT-DUST-MSR5680
H3C MSR 56-80防尘网
RT-DUST-MSR5660
H3C MSR 56-60防尘网
HMIM模块
RT-HMIM-2GEE
2端口1000M以太网电接口模块(RJ45)
RT-HMIM-4GEE
4端口1000M以太网电接口模块(RJ45)
RT-HMIM-8GEE
8端口1000M以太网电接口模块(RJ45)
RT-HMIM-24GSW
24端口1000M以太网电接口模块(RJ45)
RT-HMIM-1E1
1端口CE1/PRI接口模块
RT-HMIM-2E1
2端口CE1/PRI接口模块
RT-HMIM-4E1
4端口CE1/PRI接口模块
RT-HMIM-8E1(75)
8端口E1接口模块(75ohm)
RT-HMIM-1E1-F
1端口非通道化E1接口模块
RT-HMIM-2E1-F
2端口非通道化E1接口模块
RT-HMIM-4E1-F
4端口非通道化E1接口模块
RT-HMIM-8E1(75)-F
8端口非通道化E1接口模块(75ohm)
RT-HMIM-1CE3
1端口E3/CE3兼容接口模块
RT-HMIM-2SAE
2路增强型同/异步接口模块
RT-HMIM-4SAE
4路增强型同/异步接口模块
RT-HMIM-8SAE
8路增强型同/异步接口模块
RT-HMIM-8ASE
8端口异步串口接口板(RJ45)
RT-HMIM-16ASE
16端口异步串口接口板(RJ45)
RT-HMIM-1POS
1端口POS接口模块
RT-HMIM-1VE1
1路E1语音HMIM接口模块
RT-HMIM-2VE1
2路E1语音HMIM接口模块
RT-HMIM-4FXS
4端口FXS语音HMIM接口模块
RT-HMIM-4FXO
4端口FXO语音HMIM接口模块
RT-HMIM-8FXS8FXO
8端口FXS与8端口FXO语音HMIM接口模块
RT-HMIM-16FXS
16端口FXS语音HMIM接口模块
RT-HMIM-4EM
4路语音处理板E&M中继接口模块
RT-HMIM-6AM
6端口异步Modem接入模块
RT-HMIM-Adapter
HMIM转接模块
RT-HMIM-Adapter-H
HMIM转接模块
扣卡模块
RT-VPM512
512路语音处理模块
RT-VPM256
256路语音处理模块
RT-VPM128
128路语音处理模块
