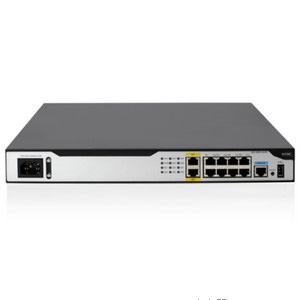

产品特点
超众业务处理并发能力
* 采用业界先进的网络通信处理器,结合H3C公司先进的软硬件技术,提供超众的业务并发处理能力和极佳的网络体验
路由交换一体化
* 多数款型内置不同规格数量的全千兆以太网交换接口,可直接连接多台PC及IP终端设备,方面维护管理
* 交换接口可实现2/3层切换,配置应用灵活方便
* 交换接口支持丰富的交换端口安全特性,支持Portal/802.1X认证
精细化业务控制
* 通过精细化识别和控制,实现对应用层业务的限速、带宽保障和过滤等功能,以及通过精细化统计来指导网络优化
* 业务智能选路通过非对称链路负载分担、流量智能负载分担和多拓扑动态路由等技术,实现不同场景下对网络链路的充分利用,支持基于带宽比例的负载分担、基于用户或用户组的负载分担和基于业务和应用的负载分担
* 支持基于多种方式下网络带宽的弹性共享,包括基于业务的弹性共享、基于用户或用户组的弹性共享、基于链路的弹性共享和基于用户的带宽限制
零配置部署
* 可实现零配置方式下的批量设备开局
* 在误配置时可自动实现设备配置的回滚
* 可远程对动态地址或NAT网关后面的设备进行集中管理
丰富的业务控制能力和网络安全防范手段
* 多样化的防火墙功能:支持包过滤防火墙、状态防火墙等
* 全方位的内置防攻击手段:支持各种ARP防攻击、单包攻击、扫描攻击和泛洪攻击等防范手段,支持流量统计辅助攻击防范
* 支持URL过滤,支持黑白名单功能
* 完备的用户行为跟踪记录
* 支持基于广域网的端点准入防御功能(EAD)
* 精细化的业务识别和控制
* 应用识别和控制,支持多种应用的识别,包括citrix、dhcp、dns、exchange、ftp、sip和http等在内的近百种协议
* 网络流量监控,对网络转发流量进行统计和报表
完备的VPN网络构建能力
* 支持丰富和全面的VPN技术,包括IPsec、L2TP、GRE、ADVPN(Auto Discovery VPN)和GDVPN[*](Group Domain VPN),同时支持国密办加密算法
* 支持多种应用场景下的VPN组网:
* IPSec over GRE,支持分支与总部之间运行动态路由协议和动态学习网络拓扑,既解决了分支与总部之间大量静态路由配置的复杂性问题,同时也保证了分支与总部之间业务数据的安全性
* L2TP over IPSec,在客户端和网络设备之间建立安全的二层隧道,远程办公或者出差人员可方便安全地接入到企业内部网络
* GRE over IPSec,支持分支网络使用动态地址或者私网地址与总部网关建立VPN隧道,在保证业务数据安全的同时,还可运行动态路由协议和动态学习网络拓扑
* IPSec隧道模式,支持通过IPSec隧道直接运行动态路由协议和动态学习网络拓扑,提高网络带宽的利用效率
* ADVPN,支持分支与分支、分支与总部之间的的VPN互联,VPN隧道由中心设备统一管理,同时还增加了基于用户名和密码的认证机制,使设备的配置和维护更加灵活、简单
* GDVPN,实现了密钥和安全策略的集中管理,在安全得到保证的同时,提高了网络转发效率,增强了网络扩展性并简化了管理
高可靠性
* 链路毫秒级快速故障侦测技术(BFD),可实现同静态路由、动态路由(RIP/OSPF/BGP/ISIS)、VRRP和接口备份的联动
* 网络业务质量智能检测技术(NQA),可实现同静态路由、VRRP和接口备份的联动
* 支持多设备的冗余备份和负载分担(VRRP/VRRPE)
* 支持快速重路由、GR/NSR等可靠性技术
产品规格
属性
MSR 26-00-5-GU
MSR 26-00-5-GT
转发性能
300Kpps
300Kpps
内存
256M
256M
Flash
128M
128M
USB2.0
1,支持3G Modem扩展
1,支持3G Modem扩展
CON/AUX
1
1
WAN以太口
1GE
1GE
LAN以太口
4GE
4GE
内置3G接口
中国联通制式,HSPA+(21Mbps)
中国电信制式,EVDO
3G天线
棒状/吸顶/吸铁三种天线
棒状/吸顶/吸铁三种天线
硬件加密
可扩展内嵌式国密卡
可扩展内嵌式国密卡
最大功耗
24W
24W
电源
额定范围(外置):
100~240V 50/60Hz
额定范围(外置):
100~240V 50/60Hz
外形尺寸(W×D×H,mm)
300×200×44.2mm
300×200×44.2mm
环境温度
0~45℃
0~45℃
环境相对湿度
5~95%(不结露)
5~95%(不结露)
属性
MSR 26-00-10
MSR 26-00-17
转发性能
600Kpps
600Kpps
内存
256M
256M
Flash
128M
128M
USB2.0
1,支持3G Modem扩展
1,支持3G Modem扩展
CON/AUX
1
1
WAN以太口
2GE(电)
2GE(电)
1GE(光)
LAN以太口
8GE(电)
14GE(电)
SIC插槽
3
4
最大功耗
30W
54W
电源
AC:
100V a.c.~240V a.c.;50Hz/60Hz
AC:
100V a.c.~240V a.c.;50Hz/60Hz
外形尺寸(W×D×H,mm)
360×300×44.2mm
360×320×44.2mm
环境温度
0~45℃
0~45℃
环境相对湿度
5~95%(不结露)
5~95%(不结露)
属性
MSR 26-30
转发性能
1Mpps
内存
1G
Flash
256M
USB2.0
1,支持3G Modem扩展
CON/AUX
1
CON(Mini-USB Type AB)
1
固定GE口
2
SIC插槽
3
DSIC
1
最大功耗
54W
电源
AC:
100V a.c.~240V a.c.;50Hz/60Hz
机架高度(U高)
1个机架高度(1RU)
外形尺寸(W×D×H,mm)
360×300×44.2
环境温度
0~45℃
环境相对湿度
5~95%(不结露)
属性
功能
网络互连
局域网协议
ARP
Ethernet,Ethernet II,VLAN(VLAN-BASED
PORT VLAN,VOICE
VLAN,Guest
VLAN),802.3x,802.1p,802.1Q,802.1x
STP(802.1D),RSTP(802.1w),MSTP(802.1s)
IGMP Snooping,GVRP
PORT LOOPBACK,PORT MUTILCAST suppression,端口镜像
广域网协议
PPP、PPPoE Client、PPPoE Server
网络协议
IP服务
快速转发(单播/组播)
TCP,UDP,IP Option,IP unnumber
策略路由(单播/组播)
Netstream,sFlow
IP应用
Ping、Trace
DHCP Server / DHCP Relay/ DHCP Client,DHCP
Snooping
DNS client/DNS Static,DNS
Proxy,DDNS
IP Accounting,UDP Helper,NTP
Telnet,TFTP Client/FTP Client/FTP
Server
WEB页面推送
IP路由
静态路由
动态路由协议:RIP/RIPng,OSPF,OSPFv3,BGP,IS-IS
组播路由协议:IGMP,PIM-DM,PIM-SM,MBGP,MSDP
路由策略
IPv6
Ipv6基本功能:Ipv6 ND,Ipv6 PMTU,Ipv6
FIB,Ipv6
ACL(通过Ipv6
Ready PhaseII的认证)
Ipv6过渡技术:NAT-PT,Ipv6隧道,6PE
Ipv6隧道:手工隧道,自动隧道,GRE隧道,6to4,ISATAP
Ipv6路由:
Ipv6静态路由(包括组播静态路由)
动态路由协议:RIPng,OSPFv3,IS-Isv6,BGP4+
组播路由协议:MLD V1/V2,IGMPv3,PIM-DM,PIM-SM,PIM-SSM
网络安全性
端口安全
PORTAL,802.1x
AAA
Local认证,Radius,Tacacs
防火墙
ASPF,ACL,FILTER
数据安全
IKE,IPSec,支持国密办加密算法
其它安全技术
L2TP,NAT/NAPT,PKI,RSA,SSH
v1.5/2.0,URPF,GRE
支持DDOS防攻击
支持ARP防攻击
可靠性
备份功能
支持接口备份方式
支持VRRP、VRRPv3
支持基于带宽的负载分担与备份
支持基于用户(IP地址)的负载分担与备份
NQA联动机制
NQA支持同静态路由、策略路由、动态路由、VRRP和接口备份的联动功能,实现端到端链路的检测与备份功能
BFD联动机制
支持BFD快速链路检测,并能够同RIP、OSPF、BGP、MPLS、VRRP实现联动,以实现路由和链路的快速切换
QOS
二层QoS
SP
LR
Port-Based Mirroring
Priority Mapping
Port Trust Mode,Port Priority
Flow Control & Backpressure
流量监管
支持CAR(Committed Access Rate)
支持LR(Line Rate)
拥塞管理
FIFO、CQ、WFQ、CBQ、RTPQ
拥塞避免
WRED/RED
流量整形
支持GTS(Generic Traffic Shaping)
其他QOS技术
基于IP的限速,嵌套QoS,VLAN QoS
支持的流量分类
支持ACL流量分类
支持IP Precedence流量分类
支持DSCP流量分类
支持MAC地址分类
支持802.1P分类
WLAN[*]
支持的标准
802.11b,802.11g,802.11n,WPA,WPA2,WMM
QoS
支持WMM队列管理
支持优先级映射
安全
支持开放系统认证和共享密钥认证
支持WEP、TKIP和CCMP加密
支持WPA和RSN安全协议
支持端口认证:PSK、802.1X、 PSK和MAC
特性功能
多SSID、SSID隐藏
节能模式
自动速率调整
SSID和VLAN的绑定
支持国家码选择
支持设置射频类型
支持更改射频信道号
支持信道自动选择功能
3G无线
支持的3G制式
WCDMA、EVDO、TD-SCDMA
支持的接口形态
USB接口的3G-Modem
3G模块(WCDMA、EVDO、TD-SCDMA)
支持的功能和特性
遵从对应的3G-Modem的功能和特性
支持3G通信的多因子绑定认证功能
服务、管理与维护
网络管理
SNMP V1/V2c/V3,MIB,SYSLOG,RMON,WEB网管,TR069
H3C公司的BiMS远程管理方案,支持零配置部署(U盘开局等)
本地管理
命令行管理,文件系统管理, Dual Image
网络质量保证(NQA)
支持DHCP, FTP,HTTP,ICMP,UDP public, UDP private, TCP
public, TCP private, SNMP等协议测试
支持语音jitter测试
支持网络的时延、抖动、丢包率等测试
用户接入管理
支持console口登录,支持telnet(VTY)登录,支持SSH登录,支持FTP登录
注:对于标注[*]的功能特性,MSR 26-30设备暂不支持
组网应用
MSR2600设备适合作为金融ATM机及中小型网点接入的网关产品,多数款型是典型的路由交换一体化设备,通过设备集成的全千兆以太网交换接口直接连接网点的PC终端或ATM机,方便了维护管理工作,同时还支持国密办加密算法,确保金融业务的安全应用。
金融离行式网点与ATM机应用示意图
MSR 26-00-5设备可直接用于ATM机的接入,支持内置3G以及无线天线的延长,确保3G无线通信稳定和可靠的连接
MSR2600-00-5/10/17系列路由器支持从4到14个固定的千兆以太网交换接口,可同时连接网点的多台PC终端和ATM机
MSR2600系列设备可支持基于USB接口的外置3G-Modem,MSR 26-00-10/17和MSR 26-30设备还支持3G模块插卡,为3G通信提供更灵活的选择
MSR2600系列设备均支持国密办加密卡,分支和总部之间可采用国密加密算法实现IPSec的安全连接
MSR2600系列设备均支持BiMS的远程集中管理和零配置部署方案,大大提高设备的管理效率
MSR2600路由器作为中小企事业单位的综合接入网关设备时,在企业内部提供数据连网功能,对外为企业内部用户提供访问互联网的应用,同时也可以通过设备提供的内部服务器功能为企业对外提供WEB或FTP等服务。
中小企事业单位出口网关的应用示意图
MSR 26-00-5/10/17设备是一个路由交换一体化的网关,内置千兆以太网接口,可直接连接多台PC机或其它IP设备
MSR2600系列设备支持3G无线通信,可通过3G连接到互联网。MSR 26-00-10和MSR 26-00-17还支持WLAN无线接口模块,对内可通过WLAN连接无线终端
MSR2600系列路由器可作为政府行业分支部门的接入网关,如社保、街道、工商、税务、公安等部门,政府行业对于网络接入和数据传输的安全性要求较高,MSR2600设备可提供全面的安全保障方案。
政府行业分支机构组网的应用示意图
分支的MSR2600设备可与总部的汇聚路由器采用ADVPN方式进行连接以保证数据和接入的安全,ADVPN不仅可以实现分支单位与上级总部之间的通信,也可实现分支单位之间的通信,另外扩展灵活,维护更加简单和方便
总部通过H3C公司的BiMS对分支的MSR2600设备实现远程集中管理,并可以对设备进行零配置部署
分支的MSR2600设备通过与中心的iMC服务器配合实现端点准入防御功能(EAD),确保只有符合要求的PC才能接入到网络
对于商业连锁企业来说,MSR2600产品是其分支及营业网点最理想的接入网关产品,整个网络可采用MSR全系列路由器进行组网,分支机构采用MSR2600路由器作为分支接入设备,并与总部的汇聚路由器设备进行互连,不仅能实现分支与总部的实时同步办公,还能访问互联网。
商业连锁企业VPN应用示意图
分支和总部之间既可以采用IPSec VPN进行连接,也可以采用ADVPN进行组网,ADVPN可以实现分支之间的通信
总部通过H3C公司的BiMS对分支的MSR2600设备实现远程集中管理,并可以对设备进行零配置部署
MSR2600支持3G无线通信,可以满足快速部署上线(作为申请有线链路期间内的临时替代)和通信链路备份的需要,也可独立作为上行的通信链路
选配信息
型号
描述
H3C MSR 26-00-5-GT-CNDE
H3C MSR 26-00-5路由器主机(EVDO,支持国密办加密卡)
H3C MSR 26-00-5-GU-CNDE
H3C MSR 26-00-5路由器主机(HSPA+,支持国密办加密卡)
H3C MSR 26-00-10
H3C MSR 26-00-10路由器主机
H3C MSR 26-00-17
H3C MSR 26-00-17路由器主机
H3C MSR 26-30
H3C MSR 26-30路由器主机
LIS-MSR26-DATA
H3C MSR 26-30数据版软件授权函
LIS-MSR26-SECURITY
H3C MSR 26-30安全版软件授权函
LIS-MSR26-VOICE
H3C MSR 26-30语音版软件授权函
SIC可选模块
RT-SIC-1FEA
1端口十/百兆以太网电接口模块
RT-SIC-1FEF
1端口百兆以太网光接口模块
RT-SIC-1GEC
1端口千兆光电复用Combo接口模块
RT-SIC-4FSW
4端口10M/100M以太网二层交换模块
RT-SIC-4GSW
4端口10M/100M/1000M以太网二层交换模块
RT-SIC-1E1-F
1端口非通道化E1接口模块
RT-SIC-2E1-F
2端口非通道化E1接口模块(需配置2E1-F专用线缆)
RT-SIC-EPRI
1端口E1/CE1/PRI兼容接口模块
RT-SIC-1SAE
1端口增强型同/异步串口接口模块
RT-SIC-8AS
8端口异步串口接口模块(需配置专用线缆)
RT-SIC-16AS
16端口异步串口SIC接口模块(需配置专用线缆)
RT-SIC-1AM
1端口模拟调制解调器接口模块
RT-SIC-1BS
1端口ISDN基本速率S/T接口模块
RT-SIC-1FXS
1端口FXS语音模块
RT-SIC-2FXS
2端口FXS语音模块
RT-SIC-1FXO
1端口FXO语音模块
RT-SIC-2FXO
2端口FXO语音模块
RT-SIC-2FXS1FXO
2端口FXS与1端口FXO模块
RT-SIC-1BSV
1端口基于ISDN S/T的语音模块
RT-SIC-2BSV
2端口基于ISDN S/T的语音模块
RT-SIC-3G-TD
TD无线3G接口SIC模块
RT-SIC-3G-HSPA
HSPA无线3G接口SIC模块
RT-SIC-3G-CDMA
CDMA2000无线3G接口SIC模块
