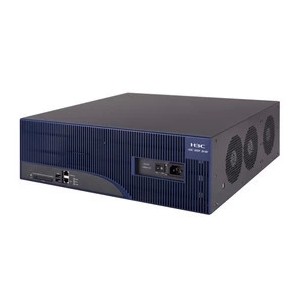

产品特点
先进的硬件体系架构
MSR 30路由器设备在硬件设计方面充分地考虑到集成综合业务的需要,采用了先进的N-Bus多总线设计方案,语音、数据、交换、安全四大业务分别经由不同的总线,由专门的协处理引擎并行完成处理,消除总线和CPU性能瓶颈,大大提高了该路由器集成的多业务部署和实施能力。可满足行业网边缘用户、大中型企业分支机构和小型企业总部多种高质量并发业务无缝集成、完美融合。H3C MSR路由器设备秉承H3C公司先进的静音、低功耗的绿色环保设计理念,符合有关EMC、安规和环保等方面的标准,如CE、FCC等安全准入标准。
产品规格
项目
MSR 30-10
MSR 30-11
MSR 30-11E
MSR 30-11F
模块插槽
2个SIC插槽
1个XMIM插槽
(兼容MIM插槽)
2个SIC插槽
1个XMIM插槽
(兼容MIM插槽)
2个SIC插槽
1个MIM插槽
2个SIC插槽
1个MIM插槽
ESM插槽
1
1
1
1
VPM插槽
1
-
-
-
USB
1
-
1
1
AUX
1(与配置口合一)
1(与配置口合一)
1(与配置口合一)
1(与配置口合一)
配置口
1(与AUX口合一)
1(与AUX口合一)
1(与AUX口合一)
1(与AUX口合一)
硬件加密
支持
支持
支持
支持
内存(缺省/最大)
256M(DDR)
256M(DDR)
256M(DDR)
256M(DDR)
Flash
256M
32M
256M
256M
最大功耗
54W
54W
54W
54W
电源(AC)
输入额定范围:
100~240V 50/60Hz
输入额定范围:
100~240V 50/60Hz
输入额定范围:
100~240V 50/60Hz
输入额定范围:
100~240V 50/60Hz
电源(DC)
输入额定范围:
-48V d.c.~ 60V d.c.
不支持
不支持
不支持
外形尺寸
(W×D×H)
442mm×360mm
442mm×360mm
442mm×360mm
442mm×360mm
重量
4.8kg
4.6kg
4.5kg
4.8kg
环境温度
0~45℃
0~45℃
0~45℃
0~45℃
环境相对湿度
5~90%(不结露)
5~90%(不结露)
5~90%(不结露)
5~90%(不结露)
EMC
ETSI EN 300 386 V1.3.1 (2001-09)
EN 55022(1998)
EN 55024(1998)
FCC Part15
ICES-003
VCCI V-3
AZ/NZS CISPR22
安规
UL 60950 3rd Edition
CSA 22.2#950 3rd Edition 1995
EN 60950: 2000 + ZB & ZC deviations for European
Union LVD Directive
IEC 60950:1999 + corr. Feb. 2000, modified + all
National deviations
项目
MSR 30-16
MSR 30-20
MSR 30-40
MSR 30-60
转发性能
300Kpps
350Kpps
500K/1Mpps
500K/1Mpps
固定接口
2个百兆以太电口
2个千兆以太电口
2个千兆以太光/电口(Combo)
2个千兆以太光/电(Combo)
模块插槽
4个SIC插槽
4个SIC插槽
4个SIC插槽
4个SIC插槽
1个MIM插槽
2个MIM插槽
4个MIM插槽
6个MIM插槽
ESM插槽
2
2
2
2
VPM插槽
2
2
3
3
VCPM
1
1
1
1
USB
1
2
2
2
AUX
1
1
1
1
配置口
1
1
1
1
硬件加密
支持
支持
支持
支持
内存(缺省/最大)
256M/768M(DDR)
256M/1G(DDR)
256M/1G(DDR)
256M/1G(DDR)
CF
256M/1G
256M/1G
256M/1G
256M/1G
最大功耗
100W
125W
210W
210W
电源(AC)
输入额定范围:
100~240V 50/60Hz
输入额定范围:
100~240V 50/60Hz
输入额定范围:
100~240V 50/60Hz
输入额定范围:
100~240V 50/60Hz
外形尺寸
(W×D×H)
442mm×441.8mm
442mm×441.8mm
442mm×422.3mm
442mm×421.8mm
重量
6kg
6.9kg
11.9kg
13.6kg
环境温度
0~45℃
0~45℃
0~45℃
0~45℃
环境相对湿度
5~90%(不结露)
5~90%(不结露)
5~90%(不结露)
5~90%(不结露)
EMC
ETSI EN 300 386 V1.3.1 (2001-09)
EN 55022(1998)
EN 55024(1998)
FCC Part15
ICES-003
VCCI V-3
AZ/NZS CISPR22
安规
UL 60950 3rd Edition
CSA 22.2#950 3rd Edition 1995
EN 60950: 2000 + ZB & ZC deviations for European
Union LVD Directive
IEC 60950:1999 + corr. Feb. 2000, modified + all
National deviations
×44.2mm
×44.2mm
×44.2mm
×44.2mm
×44.2mm
×44.2mm
×88.2mm
×132mm
MSR 30路由器软件规格
属性 |
说明 |
|
网络互连 |
局域网协议 |
ARP Ethernet,Ethernet II,VLAN(VLAN-BASED PORT VLAN,VOICE VLAN,Guest VLAN),802.3x, 802.1p,802.1Q,802.1x STP(802.1D) ,RSTP(802.1w),MSTP(802.1s) IGMP Snooping ,GVRP PORT LOOPBACK,PORT MUTILCAST suppression,端口镜像 |
广域网协议 |
PPP、PPPoE Client、PPPoE Server |
|
网络协议 |
IP服务 |
快速转发(单播/组播) TCP,UDP,IP Option,IP unnumber 策略路由(单播/组播) Netstream,sFlow |
IP应用 |
Ping、Trace DHCP Server / DHCP Relay/ DHCP Client,DHCP Snooping DNS client/DNS Static,DNS Proxy,DDNS IP Accounting,UDP Helper,NTP Telnet,TFTP Client/FTP Client/FTP Server WEB页面推送 |
|
DAR(Deeper Application Recognition,深度应用识别) |
协议识别: 支持自端口号类型的定义和对应业务的识别 支持对协议类型名称重命名的自定义 支持目前已知多种业务的识别 支持HTTP协议特殊属性的识别(如HTTP报文中的URL地址、hostname主机名和MIME类型) 支持RTP协议特殊属性的识别(对RTP报文的负载类型对数据流进行分类) 其他: 支持上述业务识别的报文统计功能 |
|
IP路由 |
静态路由 动态路由协议:RIP/RIPng,OSPF,OSPFv3,BGP,IS-IS 组播路由协议:IGMP,PIM-DM,PIM-SM,MBGP,MSDP 路由策略 |
|
MPLS |
协议:LDP L3VPN:跨域MPLS VPN(Option1/2/3)、嵌套MPLS VPN、分层PE(HoPE)、CE双归属、MCE、多角色主机等 L2VPN: Martini、Kompella、CCC和SVC方式 MPLS TE、RSVP TE 组播VPN |
|
IPv6 |
IPv6基本功能:IPv6 ND,IPv6 PMTU,IPv6 FIB,IPv6 ACL(通过IPv6 Ready PhaseII的认证) IPv6过渡技术:NAT-PT,IPv6隧道,6PE IPv6隧道:手工隧道,自动隧道,GRE隧道,6to4,ISATAP IPv6路由: IPv6静态路由(包括组播静态路由) 动态路由协议:RIPng,OSPFv3,IS-ISv6,BGP4+ 组播路由协议:MLD V1/V2,IGMPv3,PIM-DM,PIM-SM,PIM-SSM |
|
网络安全性 |
端口安全 |
PPPoE Client&Server,PORTAL,802.1x |
AAA |
Local认证,Radius,Tacacs |
|
防火墙 |
ASPF,ACL,FILTER |
|
数据安全 |
IKE,IPSec |
|
其它安全技术 |
VPN: L2TP、IPSec VPN、SSL(SSL VPN)、GRE、DVPN NAT/NAPT,PKI,RSA,SSH v1.5/2.0, 支持DAR业务识别的报文过滤和限制 支持DDOS防攻击 支持ARP防攻击、URPF 支持EAD端点准入防御功能功能(包括穿越广域网的模式) |
|
可靠性 |
备份功能 |
支持接口备份方式 支持VRRP、VRRPv3 支持基于带宽的负载分担与备份 支持基于用户(IP地址)的负载分担与备份 |
NQA联动机制 |
NQA支持同静态路由、策略路由、VRRP和接口备份的联动功能,实现端到端链路的检测与备份功能(Auto-detect) |
|
BFD联动机制 |
支持BFD快速链路检测,并能够同RIP、OSPF、BGP、MPLS、VRRP实现联动,以实现路由和链路的快速切换 |
|
QOS |
二层QoS |
SP LR Port-Based Mirroring Priority Mapping Port Trust Mode,Port Priority Flow Control & Backp ressure |
流量监管 |
支持CAR(Committed Access Rate) 支持LR(Line Rate) |
|
拥塞管理 |
FIFO、PQ、CQ、WFQ、CBQ、RTPQ |
|
拥塞避免 |
WRED/RED |
|
流量整形 |
支持GTS(Generic Traffic Shaping) |
|
其他QOS技术 |
基于IP的限速,嵌套QoS,VLAN QoS |
|
支持的流量分类 |
支持ACL流量分类 支持IP Precedence流量分类 支持DSCP流量分类 支持MAC地址分类 支持ATM CLP比特分类 支持802.1P分类 支持基于DAR分类 |
|
语音 |
接口 |
FXS/FXO/E&M E1/T1 |
信令 |
R2,DSS1,Q.sig,Digital E&M |
|
GK Client |
GK Client |
|
SIP |
SIP |
|
Codec |
G.711A law,G.711U law,G.723R53,G.723R63 ,G.729a,G.729R8 |
|
Media Process |
RTP/cRTP,IPHC,Voice Backup |
|
FAX |
FAX |
|
其它 |
VoFR,语音RADIUS,丰富的语音业务、语音备份,DTMF传输支持RFC2833, 智能拨号路由器,FXS和FXO的1:1绑定,断电逃生,SIP Sever本地存活,IVR |
|
WLAN |
支持的标准 |
802.11b,802.11g,802.11n,802.11i,WPA,WPA 2,802.11e WMM |
QoS |
支持WMM队列管理 支持优先级映射 |
|
安全 |
支持开放系统认证和共享密钥认证 支持WEP、TKIP和CCMP加密 支持WPA和RSN安全协议 支持端口认证:PSK、802.1X、 PSK和MAC |
|
特性功能 |
多SSID、SSID隐藏 节能模式 802.11 DCF模式 自动速率调整 802.11g保护模式 SSID和VLAN的绑定 支持国家码选择 支持设置射频类型 支持更改射频信道号 支持信道自动选择功能 |
|
3G无线 |
支持的3G制式 |
WCDMA、CDMA2000、TD-SCDMA |
支持的接口形态 |
USB接口的3G-Modem SIC 3G-Modem接口卡 |
|
支持的功能和特性 |
遵从对应的3G-Modem的功能和特性 |
|
服务、管理与维护 |
网络管理 |
SNMP V1/V2c/V3,MIB,SYSLOG,RMON,WEB网管,TR069 |
本地管理 |
命令行管理,文件系统管理, Dual Image |
|
网络质量保证(NQA) |
支持DHCP, FTP,HTTP,ICMP,UDP public, UDP private, TCP public, TCP private, SNMP等协议测试 支持语音jitter测试 支持网络的时延、抖动、丢包率等测试 |
|
用户接入管理 |
支持console口登录,支持telnet(VTY)登录,支持SSH登录,支持FTP登录 |
组网应用
分支机构数据安全组网方案
MSR 30路由器支持丰富的安全接入技术,可以让企业利用现有的Internet网络实现近乎专线级别的VPN网络,实现分支机构的数据安全可靠的向总部集中。
企业可以采用MSR 50路由器可作为核心设备,分支机构采用MSR 30路由器作为接入设备,结合MSR 30/50路由器的高业务性能的优势,为企业用户提供高品质多业务的综合安全网络。
以下是MSR 50/ 30路由器的典型的安全组网应用:
安全业务组网示意图
在企业总部采用MSR 50路由器,结合安全业务高性能特点,作为企业应用安全业务网关,同时可作为外部防火墙,保证内网的安全。同时,采用交换模块运用VLAN隔离和802.1X的功能,直接对内网用户进行安全接入认证。
在企业分部采用MSR 30路由器作为VPN和IPSec的接入
中型企业多媒体协同办公组网方案
中型企业或行业可采用全的MSR 20、30和50路由器进行综合办公业务组网,MSR 50路由器可作为企业中心设备,分支机构采用MSR 30路由器作为接入设备,提供的业务类型可以是数据、视频、语音和传真等综合办公业务;对于大型或特大型企业,企业核心可采用 NE/SR高端及核心路由器,分支机构可采用MSR 30/50作为边缘及汇聚层接入设备。
企业综合业务组网示意图
在公司总部采用H3C MSR 50路由器,通过以太网、DDN(Digital Data Network,数字数据网)、帧中继、X.25或SDH 等网络连接各个分支网络,构成企业骨干网;在公司分支机构采用H3C MSR 20/30路由器,通过以太网、PSTN/ISDN连接远程用户,为家庭办公和移动办公用户提供接入服务。
MSR路由器为用户提供SIP等主流语音通讯协议,实现紧急呼叫/掉电求救/拨号策略/传真/E-PHONE等各种语音业务和包括FXS/FXO/VE1/VT1等丰富的语音接口类型。MSR路由器采用可扩展架构,DSP资源整机统一分配,极大提高了DSP资源的利用率,增加了接入的密度,实现本地用户的TDM交换,一方面可以保证语音的质量,另一方面避免了本地通话对DSP资源的占用,节约了DSP资源。对于不需要语音业务的用户,MSR提供了灵活的扣卡结构设计方案,为用户节约了投资。
MSR路由器实现了路由交换一体化设计和实现,用户可以无缝地使用路由器和交换机的所有特性。
科研教育机构IPv6实验网方案
IPV6典型组网方案
MSR 30路由器支持IPv6,采用双栈技术,保护了科教机构现有的投资和对已有的IPv4网络的兼容,很好地保证了纯IPv4和纯IPv6设备使用在同一网络中。
用MSR 30产品进行IPv6实验时,可以先将网关设备配置为双栈设备,利用已有的IPv4连接,采用6to4接入,或隧道代理接入,提供内部网络到外部IPv6网络的互通;与Cernet2等外部IPv6网络的通信可以采用各种隧道方式实现;随着IPv6应用发展,也可选择构建局部的纯IPv6网络提供专门的IPv6接入等服务,并逐渐融合到IPv6的Internet中。
金融终端接入组网方案
金融行业可以利用MSR 20/30路由器实现IP化终端、串口终端接入功能及SNA连接功能,在不改变原有系统的基础上实现SNA网络同TCP/IP网络共存,提供基于IP的新业务,并最终实现向纯IP主机系统的过渡。下面是其典型的组网图:
金融终端接入组网方案
银行业务中心,使用MSR50路由器,通过主用线路DDN及PSTN/ISDN备份线路与下属网点相连。
在营业网点,使用MSR 20/30路由器并通过异步串口连接哑终端,也可以通过以太网交换模块或固定的以太网交换接口连接支持IP协议的终端,另外还可以通过同步串口连接ATM柜员机和SNA客户机,并且一台设备上支持几种终端的混合连接,上行通过串口同中心路由器实现DDN专线连接。
通过软件加密方法,在终端接入的路由器和远端的UNIX前置机之间进行数据的加密传输,从而保证终端传至路由器的数据可以安全地被传递至UNIX前置机,减少数据传输过程中的“安全死角”,以有效保证银行业务数据的安全。
选配信息
型号
描述
H3C MSR 30-10(AC)
H3C MSR 30-10 路由器主机(AC)
H3C MSR 30-10(DC)
H3C MSR 30-10 路由器主机(DC)
H3C MSR 30-11(AC)
H3C MSR 30-11 路由器主机(AC)
H3C MSR 30-11E(AC)
H3C MSR 30-11E 路由器主机(AC)
H3C MSR 30-11F(AC)
H3C MSR 30-11F 路由器主机(AC)
H3C MSR 30-16(AC)
H3C MSR 30-16 路由器主机(AC)
H3C MSR 30-16(POE)
H3C MSR 30-16 路由器主机(POE)
H3C MSR 30-20(AC)
H3C MSR 30-20 路由器主机(AC)
H3C MSR 30-20(DC)
H3C MSR 30-20 路由器主机(DC)
H3C MSR 30-20(POE)
H3C MSR 30-20 路由器主机(POE)
H3C MSR 30-40(AC)
H3C MSR 30-40 路由器主机(AC)
H3C MSR 30-40(DC)
H3C MSR 30-40 路由器主机(DC)
H3C MSR 30-40(POE)
H3C MSR 30-40 路由器主机(POE)
H3C MSR 30-60(AC)
H3C MSR 30-60 路由器主机(AC)
H3C MSR 30-60(DC)
H3C MSR 30-60 路由器主机(DC)
H3C MSR 30-60(POE)
H3C MSR 30-60 路由器主机(POE)
AC-RPS800-A
RPS800-A交流冗余电源
Bundle机型(安全)
RT-MSR3020-AC-AS-H3
H3C MSR 30-20 路由器主机(AC)-捆绑ANDE模块
RT-MSR3040-AC-AS-H3
H3C MSR 30-40 路由器主机(AC)-捆绑ANDE模块
RT-MSR3060-AC-AS-H3
H3C MSR 30-60 路由器主机(AC)-捆绑ANDE模块
Bundle机型(语音)
RT-Z+M-5
H3C MSR 30-20 路由器主机(AC),捆绑VCPM+VPM32+SIC-1VE1模块
RT-Z+M-9
H3C MSR 30-40 路由器主机(AC),捆绑VCPM+2*VPM32+SIC-1VE1模块
RT-Z+M-13
H3C MSR 30-60 路由器主机(AC),捆绑VCPM+2*VPM32+SIC-1VE1模块
Bundle机型(安全+语音)
RT-Z+M-6
H3C MSR 30-20 路由器主机(AC),捆绑ANDE+VCPM+VPM32+SIC-1VE1模块
RT-Z+M-10
H3C MSR 30-40 路由器主机(AC),捆绑ANDE+VCPM+2*VPM32+SIC-1VE1模块
RT-Z+M-14
H3C MSR 30-60 路由器主机(AC),捆绑ANDE+VCPM+2*VPM32+SIC-1VE1模块
SIC可选模块
RT-SIC-1FEF
1端口百兆以太网光接口模块
RT-SIC-1GEC
1端口千兆光电复用Combo接口模块
RT-SIC-1FEA
1端口十/百兆以太网电接口模块
RT-SIC-4FSW
4端口10M/100M以太网二层交换模块
RT-DSIC-9FSW
9端口10M/100M以太网二层交换模块
RT-SIC-1E1-F
1端口非通道化E1接口模块
RT-SIC-2E1-F
2端口非通道化E1接口模块(需配置2E1-F专用线缆)
RT-SIC-EPRI
1端口E1/CE1/PRI兼容接口模块
RT-SIC-1SAE
1端口增强型同/异步串口接口模块
RT-SIC-1AM
1端口模拟调制解调器接口模块
RT-SIC-2AM
2端口模拟调制解调器接口模块
RT-SIC-1BS
1端口ISDN基本速率S/T接口模块
RT-SIC-2BS
2端口ISDN基本速率S/T接口模块
RT-SIC-1BU
1端口ISDN基本速率U接口模块
RT-SIC-8AS
8端口异步串口接口模块(需配置专用线缆)
RT-SIC-16AS
16端口异步串口SIC接口模块(需配置专用线缆)
RT-SIC-1ADSL
1端口ADSL over POTS接口模块(ADSL2+)
RT-SIC-1FXS
1端口FXS语音模块
RT-SIC-2FXS
2端口FXS语音模块
RT-SIC-1FXO
1端口FXO语音模块
RT-SIC-2FXO
2端口FXO语音模块
RT-SIC-2FXS1FXO
2端口FXS与1端口FXO模块
RT-DSIC-4FXS1FXO
4端口FXS与1端口FXO模块
RT-SIC-1BSV
1端口基于ISDN S/T的语音模块
RT-SIC-2BSV
2端口基于ISDN S/T的语音模块
RT-SIC-1VE1
1路E1语音SIC接口模块
RT-SIC-3G-GSM
WCDMA无线3G接口SIC模块
RT-SIC-3G-TD
TD无线3G接口SIC模块
RT-SIC-3G-CDMA
CDMA2000无线3G接口SIC模块
RT-SIC-AP
802.11a/b/g/n无线接入SIC接口模块
RT-SIC-AP-BG
802.11b/g无线接入SIC接口模块
RT-SIC-EPON
1端口以太网无源光网络SIC模块(SFF)
MIM模块
RT-MIM-1FE
1端口10M/100M以太网电MIM接口模块(RJ45)
RT-MIM-2FE
2端口10M/100M以太网电MIM接口模块(RJ45)
NS-MIM-4FE
4端口10M/100M以太网电MIM接口模块(RJ45)
RT-MIM-1GBE
1端口1000M以太网电接口模块(RJ45)
RT-MIM-2GBE
2端口1000M以太网电接口模块(RJ45)
RT-MIM-1GEF
1端口1000M以太网光接口模块
RT-MIM-2GEF
2端口1000M以太网光接口模块
RT-MIM-16FSW
16端口10M/100M以太网二层交换MIM接口模块
RT-MIM-16FSW-POE
16端口10M/100M以太网二层交换MIM接口模块(POE)
RT-MIM-1E1
1端口CE1/PRI接口模块
RT-MIM-2E1
2端口CE1/PRI接口模块
RT-MIM-4E1
4端口CE1/PRI接口模块
RT-MIM-8E1(75)
8端口E1接口模块(75ohm)
RT-MIM-1E1-F
1端口非通道化E1接口模块
RT-MIM-2E1-F
2端口非通道化E1接口模块
RT-MIM-4E1-F
4端口非通道化E1接口模块
RT-MIM-8E1(75)-F
8端口非通道化E1接口模块(75ohm)
RT-MIM-1CE3
1端口E3/CE3兼容接口模块
RT-MIM-2SAE
2路增强型同/异步接口模块
RT-MIM-4SAE
4路增强型同/异步接口模块
RT-MIM-8SAE
8路增强型同/异步接口模块
RT-MIM-8ASE
8端口异步串口接口板(RJ45)
RT-MIM-16ASE
16端口异步串口接口板(RJ45)
RT-MIM-4BSE
4端口增强型ISDN S/T接口板
RT-MIM-1POS
1端口POS接口模块
RT-MIM-1ATM-OC3-H3
1端口ATM/155M MIM光接口模块(SFP)(需另外选配SFP光模块)
RT-MIM-IMA-4E1(75)
4端口基于E1的ATM接口模块(75ohm)
RT-MIM-IMA-8E1(75)
4端口基于E1的ATM接口模块(75ohm)
RT-MIM-1VE1
1路E1语音MIM接口模块
RT-MIM-2VE1
2路E1语音MIM接口模块
RT-MIM-2FXS
2端口FXS语音模块
RT-MIM-4FXS
4端口FXS语音模块
RT-MIM-2FXO
2端口FXO语音模块
RT-MIM-4FXO
4端口FXO语音模块
RT-MIM-8FXS8FXO
8端口FXS与8端口FXO语音MIM接口模块
RT-MIM-16FXS
16端口FXS语音MIM接口模块
RT-MIM-4EM
4路语音处理板E&M中继接口模块
RT-MIM-HNDE
高性能网络数据加密处理模块
RT-MIM-6FCM
6端口金融POS终端模拟线路接入模块
RT-MIM-OAP
开放式业务平台MIM模块(1.06G
dual-core CPU/2G内存/512M CF卡/500G 硬盘)
RT-MIM-OAPS
开放式业务平台MIM模块(1.66G
CPU/1G内存/512M
CF卡/500G 硬盘)
扣卡模块
RT-ESM-ANDE
H3C MSR高级网络数据加密ESM模块
RT-ESM-SNDE
H3C MSR标准网络数据加密ESM模块
RT-VCPM
H3C MSR语音协处理模块
RT-VPM32
H3C MSR 32路语音处理模块
RT-VPM24
H3C MSR 24路语音处理模块
RT-VPM16
H3C MSR 16路语音处理模块
RT-VPM8
H3C MSR 8路语音处理模块
MSR 30-40和MSR 30-60专用模块
RT-DMIM-24FSW
24端口10M/100M及2端口1000BASE-T/1000BASE-X(COMBO)以太网2层交换MIM接口模块
RT-DMIM-24FSW-POE
24端口10M/100M及2端口1000BASE-T/1000BASE-X(COMBO)以太网2层交换MIM接口模块(POE)
RT-DMIM-48FSW
48端口10M/100M以太网2层交换DMIM接口模块
