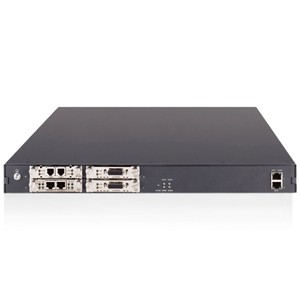

产品特点
先进的硬件体系架构
MSR 20路由器设备在硬件设计方面充分地考虑到集成综合业务的需要,采用了先进的N-Bus多总线设计方案,语音、数据、交换、安全四大业务分别经由不同的总线,由专门的协处理引擎并行完成处理,消除总线和CPU性能瓶颈,大大提高了该路由器集成的多业务部署和实施能力。可满足行业网边缘用户、大中型企业分支机构和小型企业总部多种高质量并发业务无缝集成、完美融合。
多业务集成并发能力
集成安全业务
spacer安全已经成为网络的基本功能,由于安全性需要内嵌于整个网络之中,因此路由器在网络防御战略中起着重要作用。MSR 20产品提供专门的安全数据连接设计技术,采用内置硬件加密功能的CPU和主板上内置的硬件加密引擎(NDE),通过硬件的方式大大提高数据加密性能,保证转发和加密同步高性能,同时节省接口插槽。
MSR提供了丰富的安全功能,包括Firewall、IPSec VPN、MPLS VPN、CA、Secure Shell(SSH)协议2.0、入侵保护、DDoS防御、攻击防御等。
集成语音业务
MSR 20路由器采用了全新的硬件语音设计方案,提供了FXS/FXO/VE1/VT1等各种语音接口类型,支持SIP等主流的语音通讯协议,实现了紧急呼叫/掉电求救/拨号策略/传真/E-PHONE等各种语音业务。MSR 20提供TDM交换能力,使用户的TDM交换在本地完成,大大节省网络资源的同时,使本地话音的接通率和通话质量完全达到电信水准。
集成数据交换
MSR 20提供灵活扩展的以太网交换模块或固定以太网交换端口,支持丰富的交换特性,极大地满足了企业对于路由交换一体化组网方案的需要。
多业务线速并发
MSR 20路由器将全新的硬件架构和结构化的软件系统有机结合,可以为用户提供集成数据、安全、语音、视频以及各种上层应用等业务的服务,满足用户现有的以及未来的互联网应用,而且路由器的原有数据传输性能丝毫未受影响。
成熟商用的操作系统
MSR 20采用了华三公司成熟商用的多业务、可扩展、组件化的先进操作系统平台,全面支持IPv6,并支持完善的MPLS VPN功能满足了各种组网需求。
完善的下一代IP协议解决方案
IPv6作为下一代网络的基础协议以其鲜明的技术优势得到广泛的认可, MSR全面支持IPv4/IPv6双协议栈,支持通用的IPv4路由协议、IPv6路由协议、组播路由协议和静态路由。MSR提供了丰富的IPv4向IPv6过渡方案,包括双栈技术、隧道技术、地址转换技术(NAT-PT)和MPLS 6PE技术。
创新的虚拟路由器(VRF)功能
VRF可以把一台路由器在逻辑上划分为多台虚拟的路由器,每台虚拟的路由器就象单独的一台路由器一样工作,有自己独立的路由表和相应的参与数据转发的接口,并且彼此业务隔离。这从根本上解决了多种业务并存于一台物理设备且又需要隔离的问题,能够节省用户在设备及通信资源方面的投资。
简单便捷的网络分析工具
NQA(网络质量分析)是测量网络上运行的各种协议性能的一种工具。它可以实现端到端的网络状况监测,包括时延、抖动、丢包率等。不仅能使用ICMP协议来测试数据包在本端和指定的目的端之间的往返时间,从而判断目的主机是否可达,还可以探测DLSw、DHCP、FTP、HTTP、SNMP服务器是否打开,以及测试各种服务的响应时间等,提供对网络应用的质量检测。
支持WLAN无线接入功能
H3C MSR路由器支持WLAN无线接入功能,支持802.11b/g标准的通信,并且支持的功能特性丰富,足以满足用户对于WLAN无线接入的需要,大大地提高了该产品的综合接入能力。
支持无线3G无线通信功能
H3C MSR路由器支持CDMA2000、WCDMA、TD-SCDMA无线3G通信功能,满足用户对于3G无线上行主链路和备份链路的应用需求,同时还提供丰富的业务和功能。
H3C MSR路由器的3G无线通信接口在设备上实际上封装为一个标准的IP接口,即屏蔽了其物理接口的差异性,与其它的以太口、串口、E1接口等物理接口没有差别,也就是说MSR路由器上的3G无线通信接口会支持完整的基于IP层以上的所有业务和功能特性,如接口备份、流量统计、网络防攻击等等,这能够极大发挥无线3G接口应用的潜力和价值。
MSR路由器的3G通信接口支持永久在线及按需拨号两种工作模式,可以方便用户根据计费方式灵活选择工作模式,以满足用户采用最合适的方式使用3G无线链路通信资源。
严格的国际认证
H3C MSR路由器设备秉承H3C公司先进的静音、低功耗的绿色环保设计理念,符合有关EMC、安规和环保等方面的标准,如CE、FCC等安全准入标准。
产品规格
项目
MSR
20-20
MSR
20-21
MSR
20-40
转发性能
220Kpps
220Kpps
220Kpps
固定以太网路由端口
2个百兆接口
2个百兆接口
2个百兆接口
固定以太网交换端口
无
8个百兆以太网接口
无
模块插槽
2个SIC插槽
2个SIC插槽
4个SIC插槽
ESM插槽
1
1
2
VPM插槽
无
无
2
VCPM插槽
无
无
1
USB
1
1
1
AUX
1
1
1
配置口
1
1
1
硬件加密
支持
支持
支持
内存(缺省/最大)
256M/384M(SDRAM)
256M/384M(SDRAM)
256M/384M (SDRAM)
CF
256M/1G
256M/1G
256M/1G
最大功耗
54W
54W
100W
电源(AC)
输入额定范围:
100~240V 50/60Hz
输入额定范围:
100~240V 50/60Hz
输入额定范围:
100~240V 50/60Hz
外形尺寸
(W×D×H)
360mm×287.1mm×44.2mm
360mm×287.1mm×44.2mm
442mm×407.1mm×44.2mm
重量
3.4kg
3.4kg
5.4kg
环境温度
0~45℃
0~45℃
0~45℃
环境相对湿度
5~90%(不结露)
5~90%(不结露)
5~90%(不结露)
EMC
ETSI EN 300 386 V1.3.1 (2001-09)
EN 55022(1998)
EN 55024(1998)
FCC Part15
ICES-003
VCCI V-3
AZ/NZS CISPR22
CNS 13438
安规
UL 60950 3rd Edition
CSA 22.2#950 3rd Edition 1995
EN 60950: 2000 + ZB & ZC deviations for European
Union LVD Directive
IEC 60950:1999 + corr. Feb. 2000, modified + all
National deviations
属性 |
说明 |
|
网络互连 |
局域网协议 |
ARP Ethernet,Ethernet II,VLAN(VLAN-BASED PORT VLAN,VOICE VLAN,Guest VLAN),802.3x, 802.1p,802.1Q,802.1x STP(802.1D) ,RSTP(802.1w),MSTP(802.1s) IGMP Snooping ,GVRP PORT LOOPBACK,PORT MUTILCAST suppression,端口镜像 |
广域网协议 |
PPP、PPPoE Client、PPPoE Server |
|
网络协议 |
IP服务 |
快速转发(单播/组播) TCP,UDP,IP Option,IP unnumber 策略路由(单播/组播) Netstream,sFlow |
IP应用 |
Ping、Trace DHCP Server / DHCP Relay/ DHCP Client,DHCP Snooping DNS client/DNS Static,DNS Proxy,DDNS IP Accounting,UDP Helper,NTP Telnet,TFTP Client/FTP Client / FTP Server WEB页面推送 |
|
DAR(Deeper Application Recognition,深度应用识别) |
协议识别: 支持自端口号类型的定义和对应业务的识别 支持对协议类型名称重命名的自定义 支持目前已知多种业务的识别 支持HTTP协议特殊属性的识别(如HTTP报文中的URL地址、hostname主机名和MIME类型) 支持RTP协议特殊属性的识别(对RTP报文的负载类型对数据流进行分类) 其他: 支持上述业务识别的报文统计功能 |
|
IP路由 |
静态路由 动态路由协议:RIP/RIPng,OSPF,OSPFv3,BGP,IS-IS 组播路由协议:IGMP,PIM-DM,PIM-SM,MBGP,MSDP 路由策略 |
|
IPv6 |
IPv6基本功能:IPv6 ND,IPv6 PMTU,IPv6 FIB,IPv6 ACL(通过IPv6 Ready PhaseII的认证) IPv6过渡技术:NAT-PT,IPv6隧道,6PE IPv6隧道:手工隧道,自动隧道,GRE隧道,6to4,ISATAP IPv6路由: IPv6静态路由(包括组播静态路由) 动态路由协议:RIPng,OSPFv3,IS-ISv6,BGP4+ 组播路由协议:MLD V1/V2,IGMPv3,PIM-DM,PIM-SM,PIM-SSM |
|
网络安全性 |
端口安全 |
PPPoE Client & Server,PORTAL,802.1x |
AAA |
Local认证,Radius,Tacacs |
|
防火墙 |
ASPF,ACL,FILTER |
|
数据安全 |
IKE,IPSec |
|
其它安全技术 |
L2TP,NAT/NAPT,PKI,RSA,SSH v1.5/2.0,SSL(SSL VPN),URPF,GRE、DVPN 支持DAR业务识别的报文过滤和限制 支持DDOS防攻击 支持ARP防攻击 支持EAD端点准入防御功能功能(包括穿越广域网的模式) |
|
可靠性 |
备份功能 |
支持接口备份方式 支持VRRP、VRRPv3 支持基于带宽的负载分担与备份 支持基于用户(IP地址)的负载分担与备份 |
NQA联动机制 |
NQA支持同静态路由、策略路由、VRRP和接口备份的联动功能,实现端到端链路的检测与备份功能(Auto-detect) |
|
BFD联动机制 |
支持BFD快速链路检测,并能够同RIP、OSPF、BGP、MPLS、VRRP实现联动,以实现路由和链路的快速切换 |
|
QOS |
二层QoS |
SP LR Port-Based Mirroring Priority Mapping Port Trust Mode,Port Priority Flow Control & Backpressure |
流量监管 |
支持CAR(Committed Access Rate) |
|
支持LR(Line Rate) |
||
拥塞管理 |
FIFO、PQ、CQ、WFQ、CBQ、RTPQ |
|
拥塞避免 |
WRED/RED |
|
流量整形 |
支持GTS(Generic Traffic Shaping) |
|
其他QOS技术 |
基于IP的限速,嵌套QoS,VLAN QoS |
|
支持的流量分类 |
支持ACL流量分类 支持IP Precedence流量分类 支持DSCP流量分类 支持MAC地址分类 支持ATM CLP比特分类 支持802.1P分类 支持基于DAR分类 |
|
语音 |
接口 |
FXS/FXO/E&M E1/T1 |
信令 |
R2,DSS1,Q.sig,Digital E&M |
|
GK Client |
GK Client |
|
SIP |
SIP |
|
Codec |
G.711A law,G.711U law,G.723R53,G.723R63 ,G.729a,G.729R8 |
|
Media Process |
RTP/cRTP,IPHC,Voice Backup |
|
FAX |
FAX |
|
其它 |
VoFR,语音RADIUS,丰富的语音业务、语音备份,DTMF传输支持RFC2833, 智能拨号路由器,FXS和FXO的1:1绑定,断电逃生,SIP Sever本地存活,IVR |
|
WLAN |
支持的标准 |
802.11b,802.11g,802.11n,802.11i,WPA,WPA 2,802.11e WMM |
QoS |
支持WMM队列管理 支持优先级映射 |
|
安全 |
支持开放系统认证和共享密钥认证 支持WEP、TKIP和CCMP加密 支持WPA和RSN安全协议 支持端口认证:PSK、802.1X、 PSK和MAC |
|
特性功能 |
多SSID、SSID隐藏 节能模式 802.11 DCF模式 自动速率调整 802.11g保护模式 SSID和VLAN的绑定 支持国家码选择 支持设置射频类型 支持更改射频信道号 支持信道自动选择功能 |
|
3G无线 |
支持的3G制式 |
WCDMA、CDMA2000、TD-SCDMA |
支持的接口形态 |
USB接口的3G-Modem SIC 3G-Modem接口卡 |
|
支持的功能和特性 |
遵从对应的3G-Modem的功能和特性 |
|
服务、管理与维护 |
网络管理 |
SNMP V1/V2c/V3,MIB,SYSLOG,RMON,WEB网管,TR069 |
本地管理 |
命令行管理,文件系统管理, Dual Image |
|
网络质量保证(NQA) |
支持DHCP, FTP,HTTP,ICMP,UDP public, UDP private, TCP public, TCP private, SNMP等协议测试 支持语音jitter测试 支持网络的时延、抖动、丢包率等测试 |
|
用户接入管理 |
支持console口登录,支持telnet(VTY)登录,支持SSH登录,支持FTP登录 |
组网应用
小型分支数据加密组网方案
随着公司业务的扩张,众多分支机构和小型办事处需要将重要业务流向总部中心集中,将MSR 20路由器作为小型分支的接入设备,可以通过公网与总部的VPN网关建立加密性能很高的虚拟隧道,节省昂贵的专线租用投入,数据先经MSR20内置的硬件加密再通过隧道传送,可以充分保证业务信息安全、高速、可靠。
安全业务组网示意图
在企业总部采用MSR 50路由器,结合安全业务高性能特点,作为企业应用安全业务网关,同时可作为外部防火墙,保证内网的安全。同时,采用交换模块运用VLAN隔离和802.1X、Portal+的认证功能,直接对内网用户进行安全接入认证。
在企业分部采用MSR 20路由器作为VPN和IPSec的接入。
小型企业多媒体协同办公组网方案
小型企业可采的MSR 20路由器进行综合办公业务组网,采用一台设备便能提供包括数据、视频、语音和传真在内的综合通信业务。对于小型分支,将MSR20作为边缘接入设备与总部互联,便能实现分支与总部实时同步办公,保证各个环节的生产效率。
企业综合业务组网示意图
在公司总部采用H3C MSR 50路由器,通过以太网、DDN(Digital Data Network,数字数据网)、帧中继、X.25或SDH等网络连接各个分支,构成企业骨干网;在公司分支机构采用H3C MSR 20/30路由器,通过以太网、PSTN/ISDN连接远程用户,为家庭办公和移动办公用户提供接入服务。
MSR路由器为用户SIP等主流语音通讯协议,实现紧急呼叫/掉电求救/拨号策略/传真/E-PHONE等各种语音业务和包括FXS/FXO/VE1/VT1等丰富的语音接口类型。MSR路由器采用可扩展架构,DSP资源整机统一分配,极大提高了DSP资源的利用率,增加了接入的密度,实现本地用户的TDM交换,一方面可以保证语音的质量,另一方面避免了本地通话对DSP资源的占用,节约了DSP资源。
MSR路由器实现了路由交换一体化设计和实现,用户可以无缝地使用路由器和交换机的所有特性。
选配信息
型号 |
描述 |
H3C MSR 20-20 |
H3C MSR 20-20 路由器主机(AC) |
H3C MSR 20-21 |
H3C MSR 20-21 路由器主机(AC) |
H3C MSR 20-40 |
H3C MSR 20-40 路由器主机(AC) |
可选SIC模块 |
|
RT-SIC-1FEF |
1端口百兆以太网光接口模块 |
RT-SIC-1GEC |
1端口千兆光电复用Combo接口模块 |
RT-SIC-1FEA |
1端口十/百兆以太网电接口模块 |
RT-SIC-4FSW |
4端口10M/100M以太网二层交换模块 |
RT-DSIC-9FSW |
9端口10M/100M以太网二层交换模块 |
RT-SIC-1E1-F |
1端口非通道化E1接口模块 |
RT-SIC-2E1-F |
2端口非通道化E1接口模块(需配置2E1-F专用线缆) |
RT-SIC-EPRI |
1端口E1/CE1/PRI兼容接口模块 |
RT-SIC-1SAE |
1端口增强型同/异步串口接口模块 |
RT-SIC-1AM |
1端口模拟调制解调器接口模块 |
RT-SIC-2AM |
2端口模拟调制解调器接口模块 |
RT-SIC-1BS |
1端口ISDN基本速率S/T接口模块 |
RT-SIC-2BS |
2端口ISDN基本速率S/T接口模块 |
RT-SIC-1BU |
1端口ISDN基本速率U接口模块 |
RT-SIC-8AS |
8端口异步串口接口模块(需配置专用线缆) |
RT-SIC-16AS |
16端口异步串口SIC接口模块(需配置专用线缆) |
RT-SIC-1ADSL |
1端口ADSL over POTS接口模块(ADSL2+) |
RT-SIC-1FXS |
1端口FXS语音模块 |
RT-SIC-2FXS |
2端口FXS语音模块 |
RT-SIC-1FXO |
1端口FXO语音模块 |
RT-SIC-2FXO |
2端口FXO语音模块 |
RT-SIC-2FXS1FXO |
2端口FXS与1端口FXO模块 |
RT-DSIC-4FXS1FXO |
4端口FXS与1端口FXO模块 |
RT-SIC-1BSV |
1端口基于ISDN S/T的语音模块 |
RT-SIC-2BSV |
2端口基于ISDN S/T的语音模块 |
RT-SIC-1VE1 |
1路E1语音SIC接口模块 |
RT-SIC-3G-GSM |
WCDMA无线3G接口SIC模块 |
RT-SIC-3G-TD |
TD无线3G接口SIC模块 |
RT-SIC-3G-CDMA |
CDMA2000无线3G接口SIC模块 |
RT-SIC-AP |
802.11a/b/g/n无线接入SIC接口模块 |
RT-SIC-AP-BG |
802.11b/g无线接入SIC接口模块 |
RT-SIC-EPON |
1端口以太网无源光网络SIC模块(SFF) |
扣卡模块 |
|
RT-ESM-ANDE |
H3C MSR高级网络数据加密ESM模块 |
RT-ESM-SNDE |
H3C MSR标准网络数据加密ESM模块 |
MSR 20-40专用模块及扣卡模块 |
|
RT-DSIC-9FSW |
9端口10M/100M以太网二层交换模块 |
RT-SIC-1VE1 |
1路E1语音SIC接口模块 |
RT-VCPM |
H3C MSR语音协处理模块 |
RT-VPM32 |
H3C MSR 32路语音处理模块 |
RT-VPM24 |
H3C MSR 24路语音处理模块 |
RT-VPM16 |
H3C MSR 16路语音处理模块 |
RT-VPM8 |
H3C MSR 8路语音处理模块 |
